文化の窓シャッターを電動化@丹波篠山市

兵庫県丹波篠山市より、文化シャッター社製の窓シャッターを電動化するご注文を頂きました。

今回は少し遠方だったことと、お送り頂いたお写真から特に壁や軒天との取り合いがないことが分かりましたので、実測なしで当日現地にてシャフトカット等の加工をして取付させて頂く方法をとりました。遠方の場合は出張費がかなり掛かりますので、実測なしで可能であれば、そのぶん出張費がお安くできます。

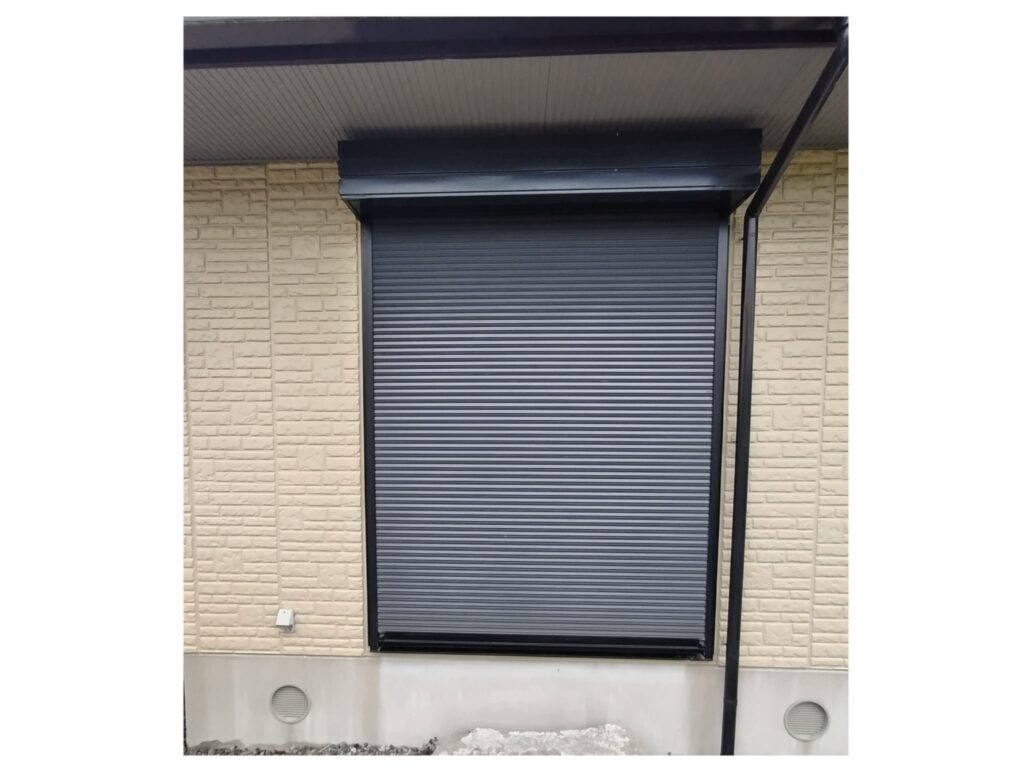

文化シャッター社製の窓シャッターを電動化 外観

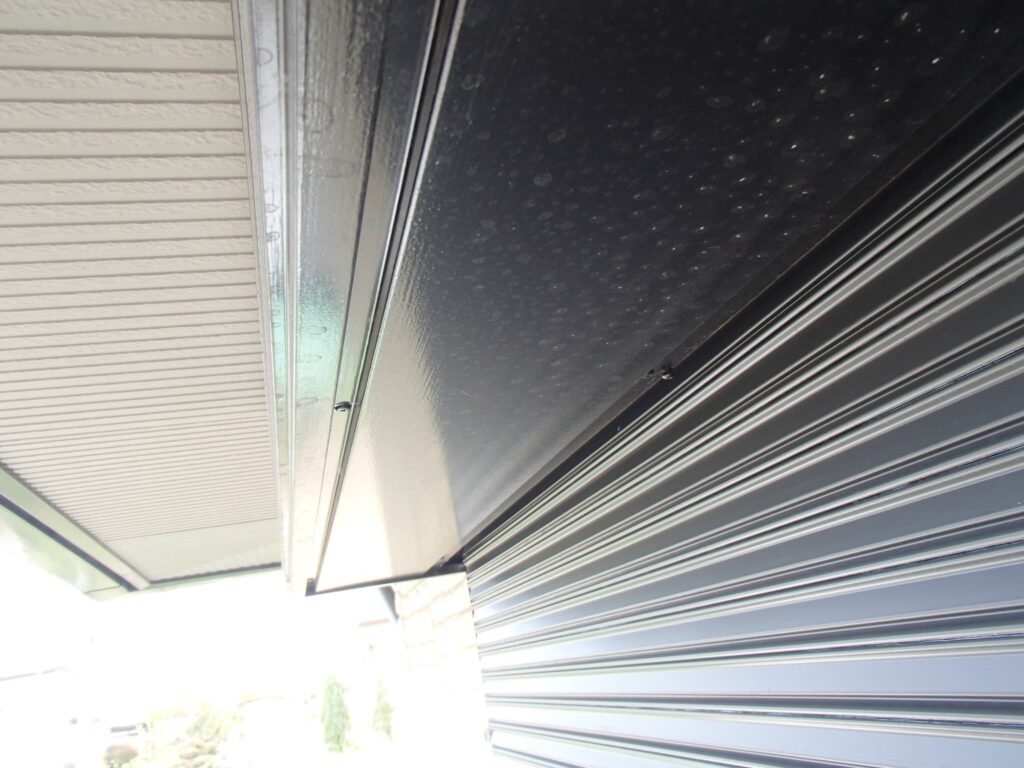

下面のケースがビスで取り外せます。

ビス留めの下面ケース
ビス留めの下面ケース

わりと大きな下面ケースですので、施工性は問題ありません。

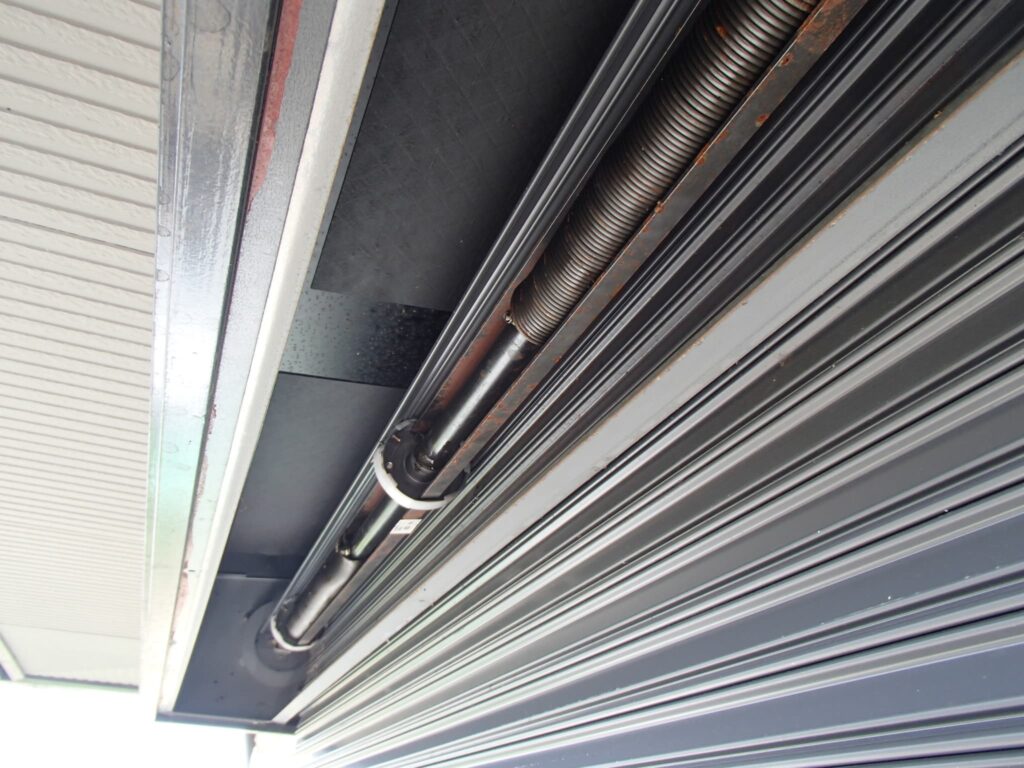

手動のシャフト
下面のケースカバーを外す

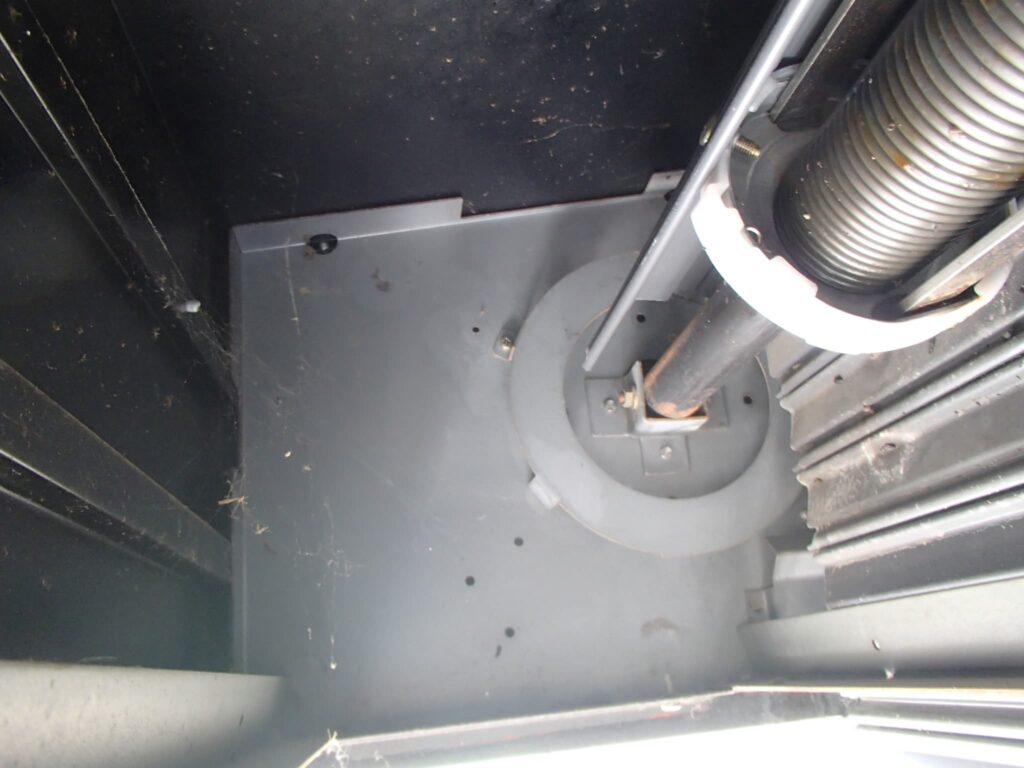

この機種は、スラットの片寄りによる接触を防ぐ為にドーナツ型のカバーがついています。

片寄り防止のカバー
ドーナツ型の寄り防止カバー

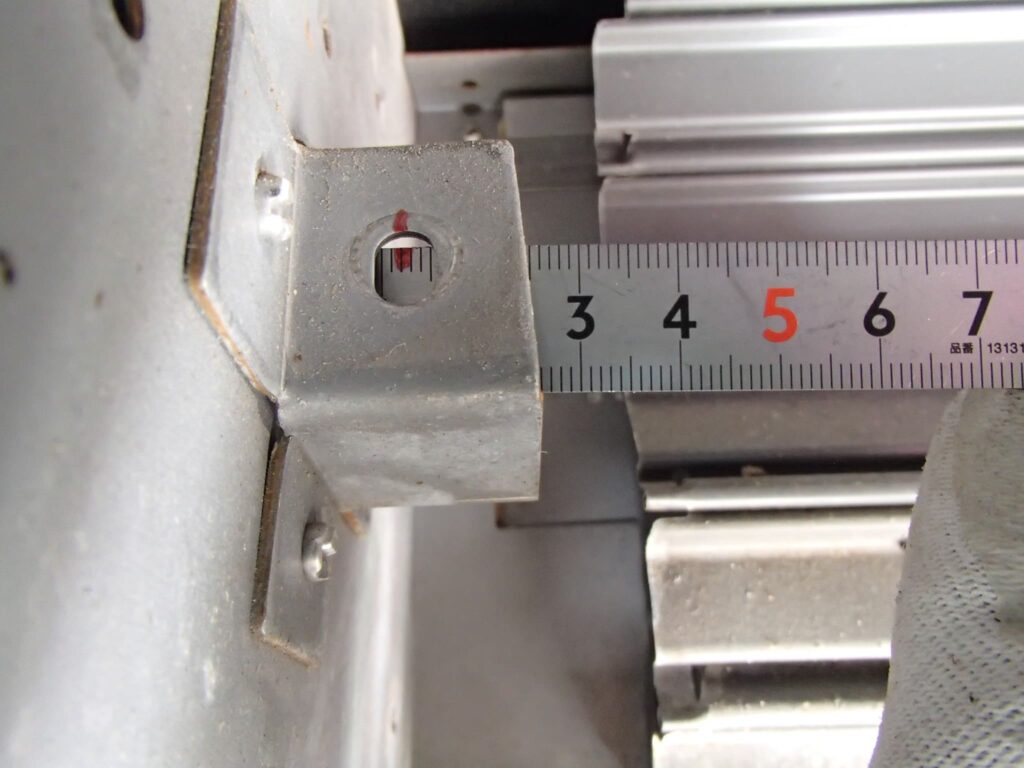

現場の寸法に合わせてシャフトをカットする為に採寸します。マドモアチェンジの場合は、シャフト取付用のビス穴の位置を基準にします。

ボルト穴の位置を測定

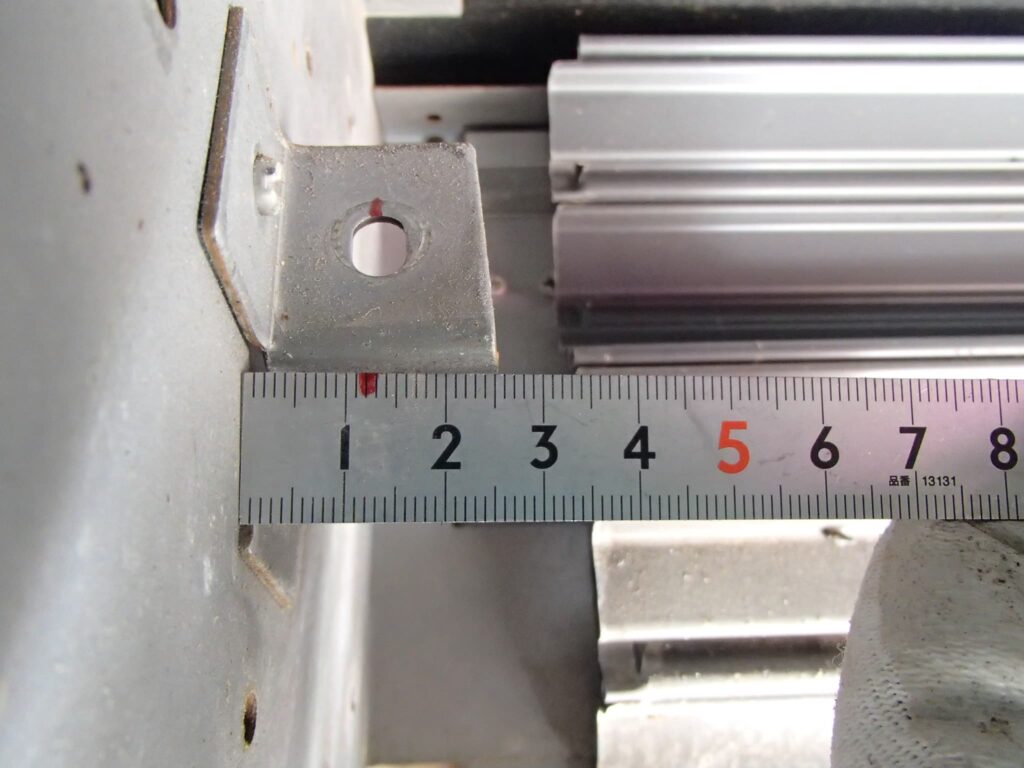

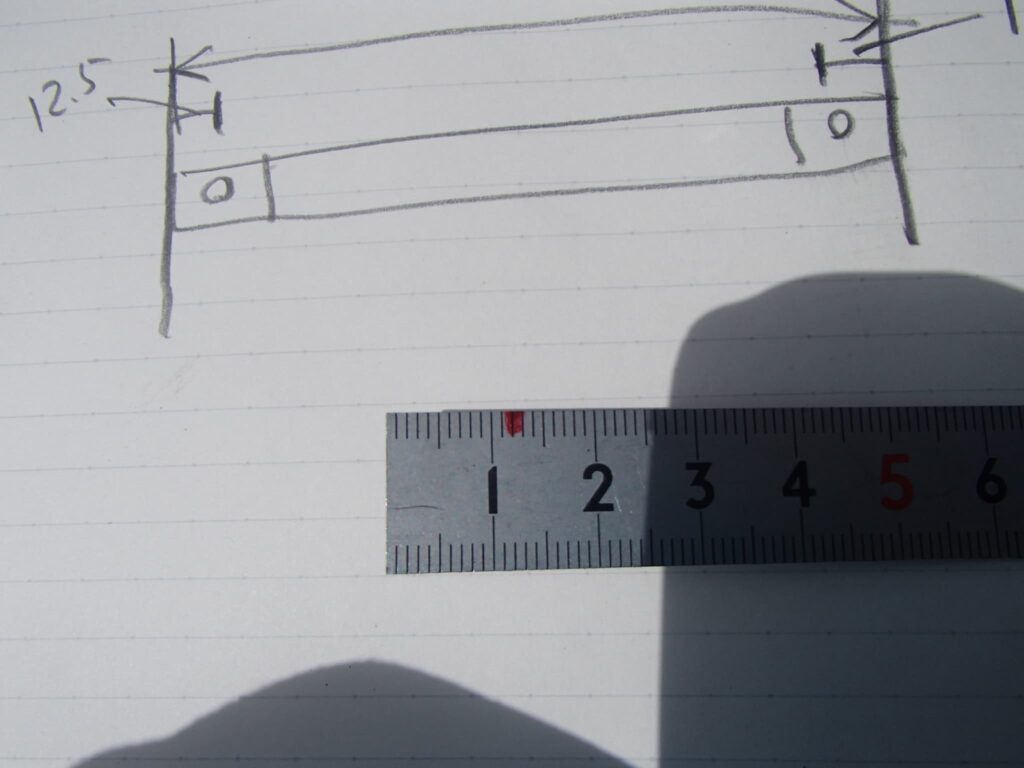

この場合は、側板から12.5mmがビス穴芯です。

ボルト穴位置は側板から12.5mm

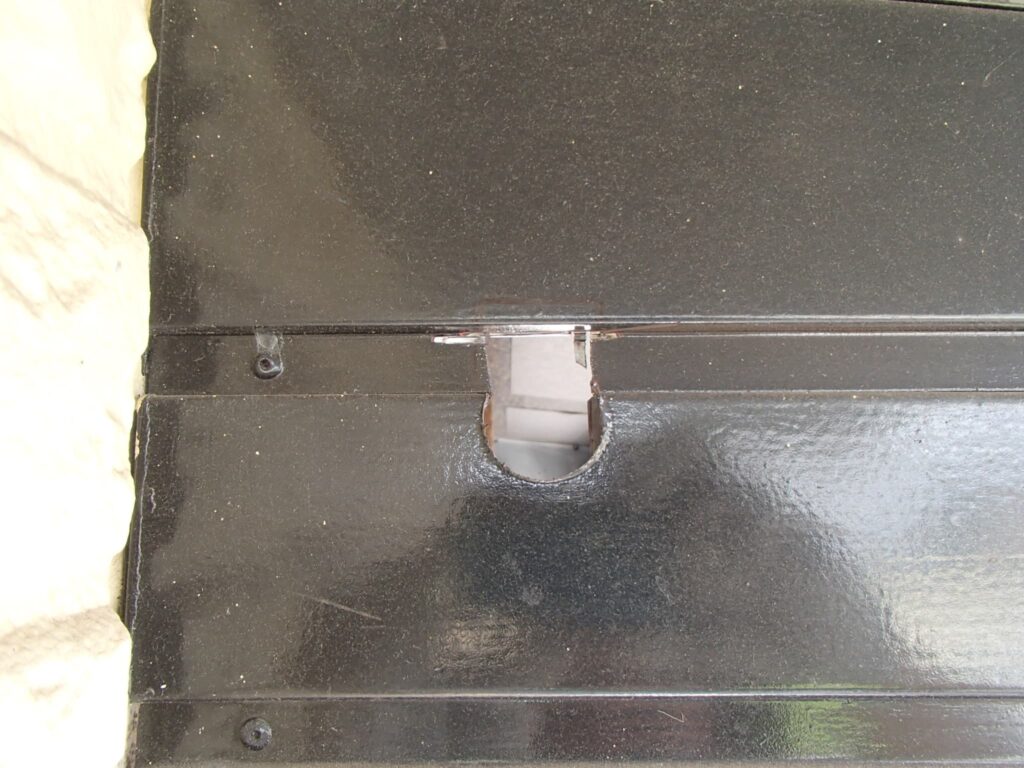

スラットを一枚抜く

左右のビス穴を基準にシャフトの長さを計算し、アルミ製のシャフトをカットします。

シャフトの長さを計算

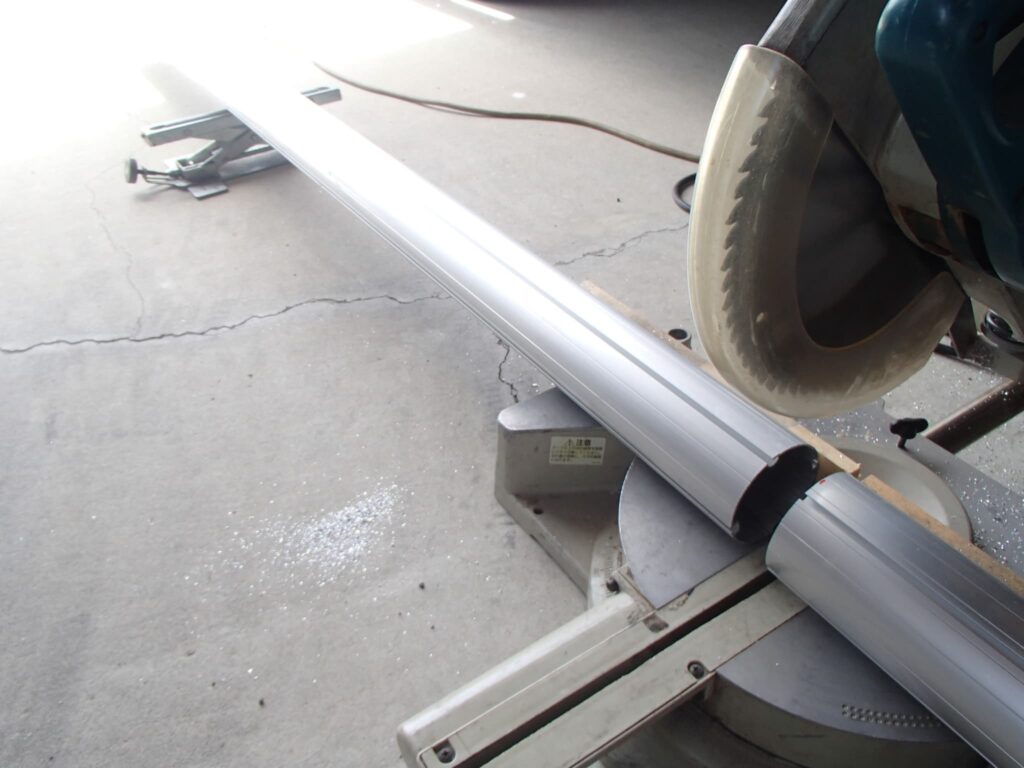

シャフトからモーターを採りだして、外筒のアルミ製シャフトのみをカットします。

シャフトの外筒をカット

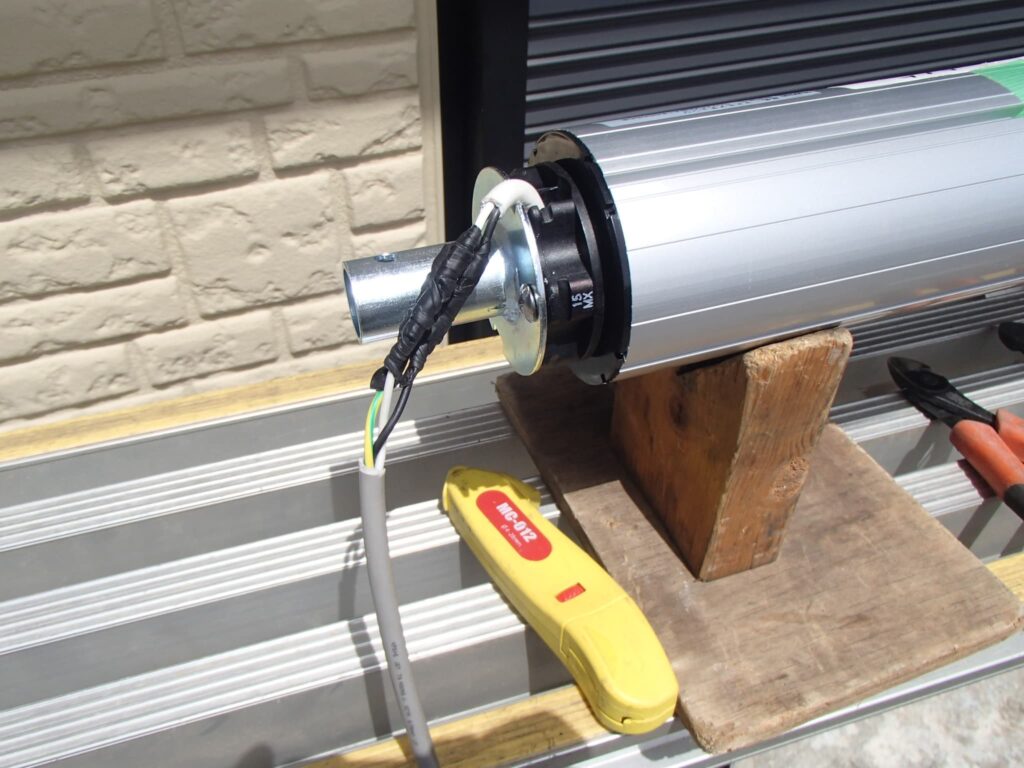

シャフトにモーターを再度組み込んで配線類を処理します。

シャフト再組立て
W寸法の測定

巻取りボックスの側面に配線出しの穴をあけます。

ケース側面に穴あけ
配線出しの穴あけ

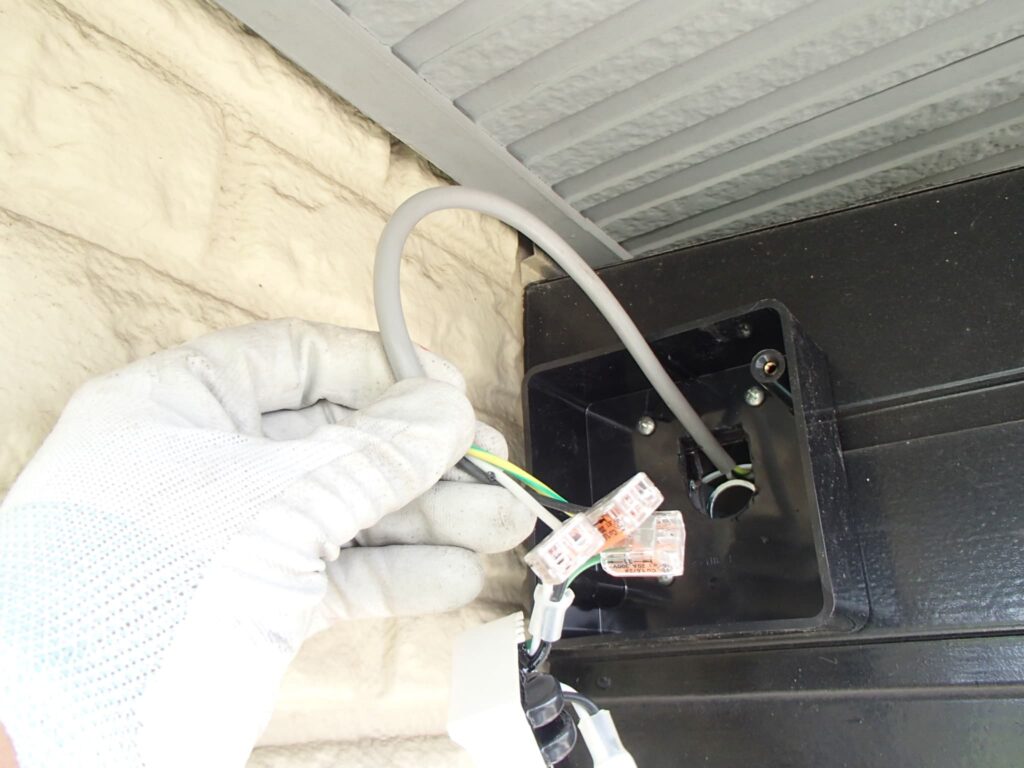

配線を出します。

配線出し
配線出し

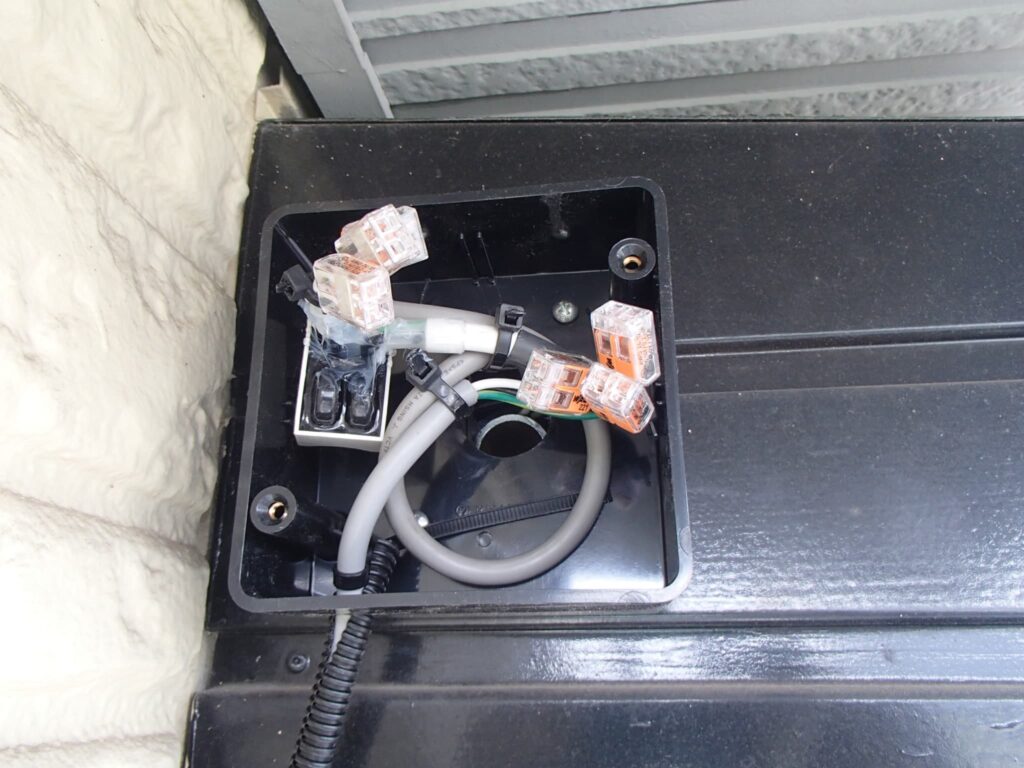

結線。

結線
結線

側面のアウトレットボックスの仕上げ。

側面の完成

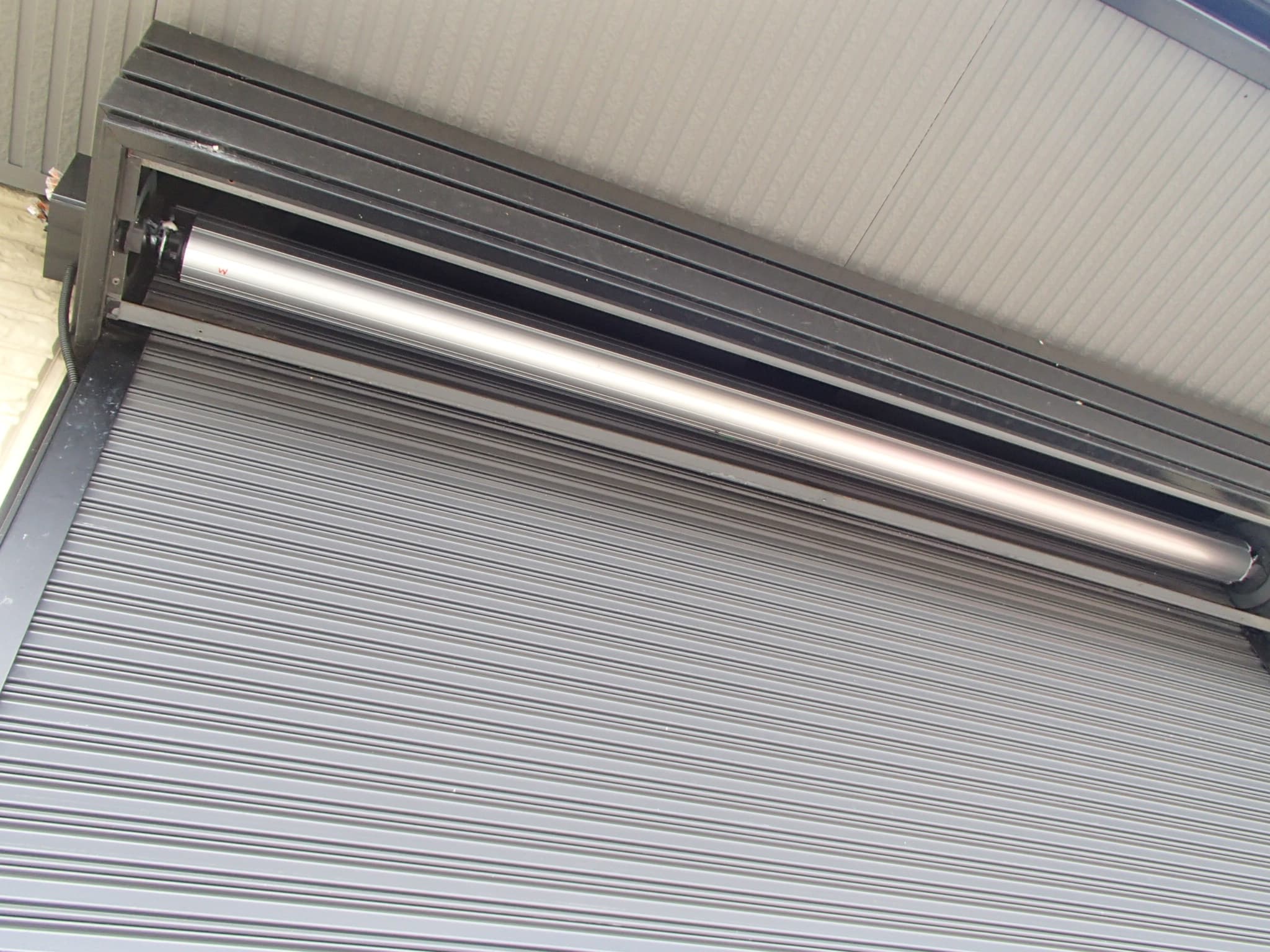

電動のシャフトに交換完了。モーターはアルミシャフトに内蔵されています。

新しい電動シャフト
電動のシャフト

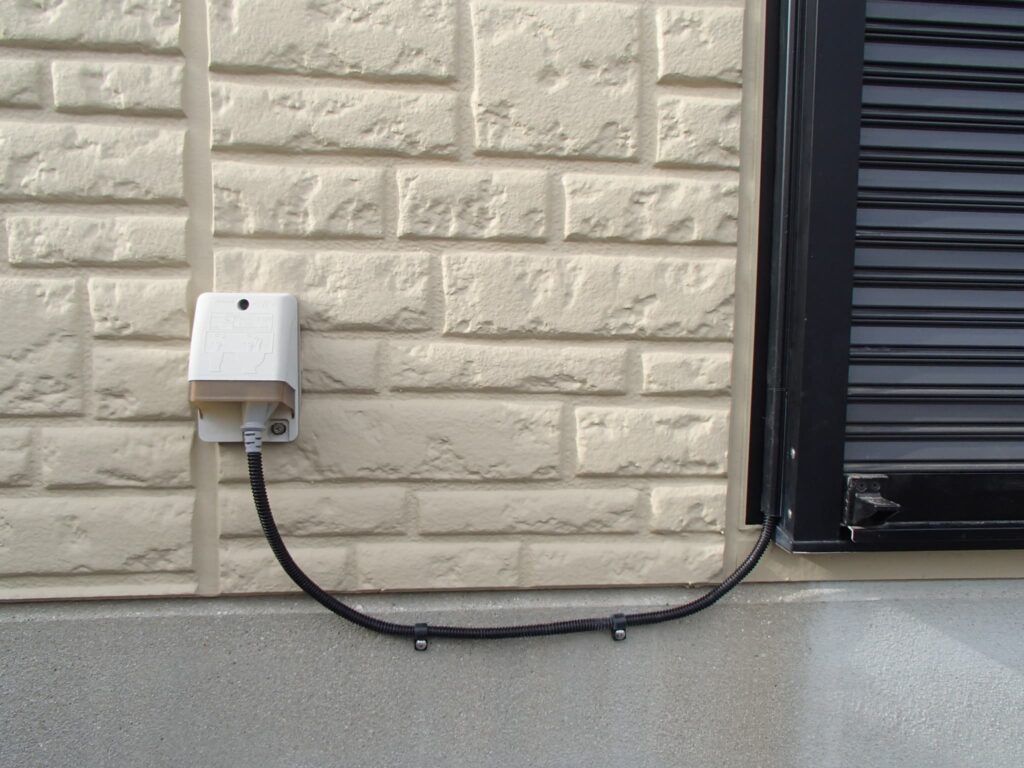

シャッターの横に屋外コンセントがありましたので、そこから電気をとりました。

コンセントから電源

追加の予備リモコンを登録設定して完成です。

まだまだ新しいシャッターでコンディションも良く、電動化で快適にお使い頂けます。
ご依頼ありがとうございました。
