LIXIL窓シャッターを電動化@島本町

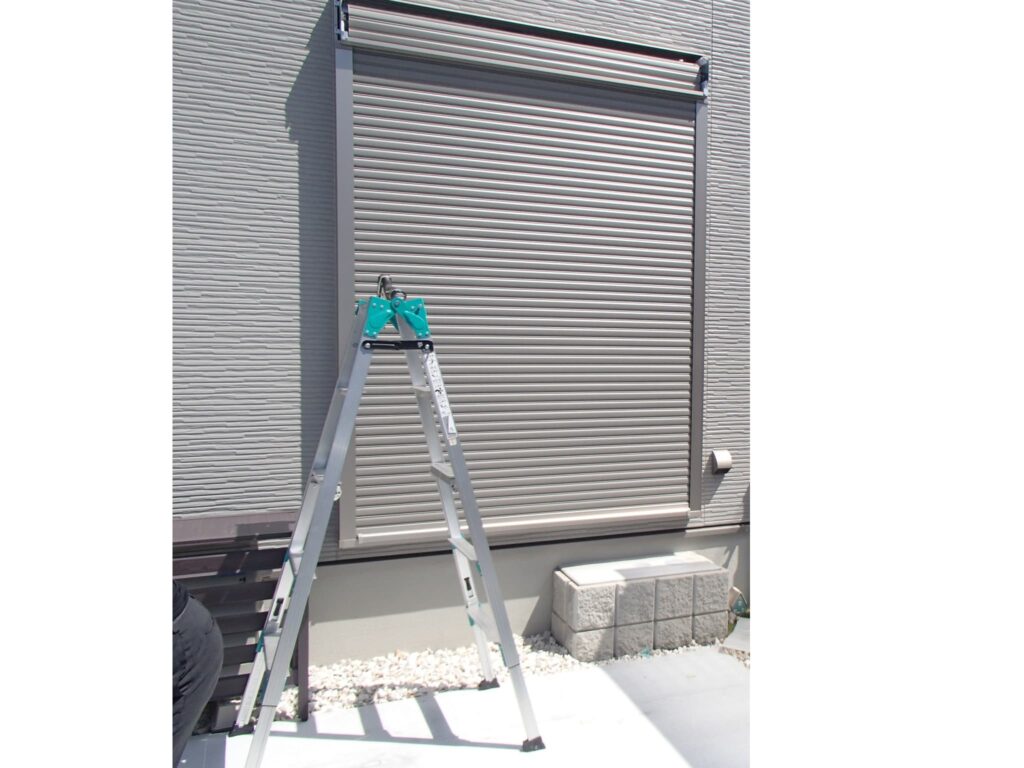

大阪府島本町より、LIXIL窓シャッターの電動化を依頼頂きました。

新築すぐでコンディションもよく、施工にも問題はありません。

納まりは巻取りシャフトの前からスラットが降りる「前落とし」というタイプです。

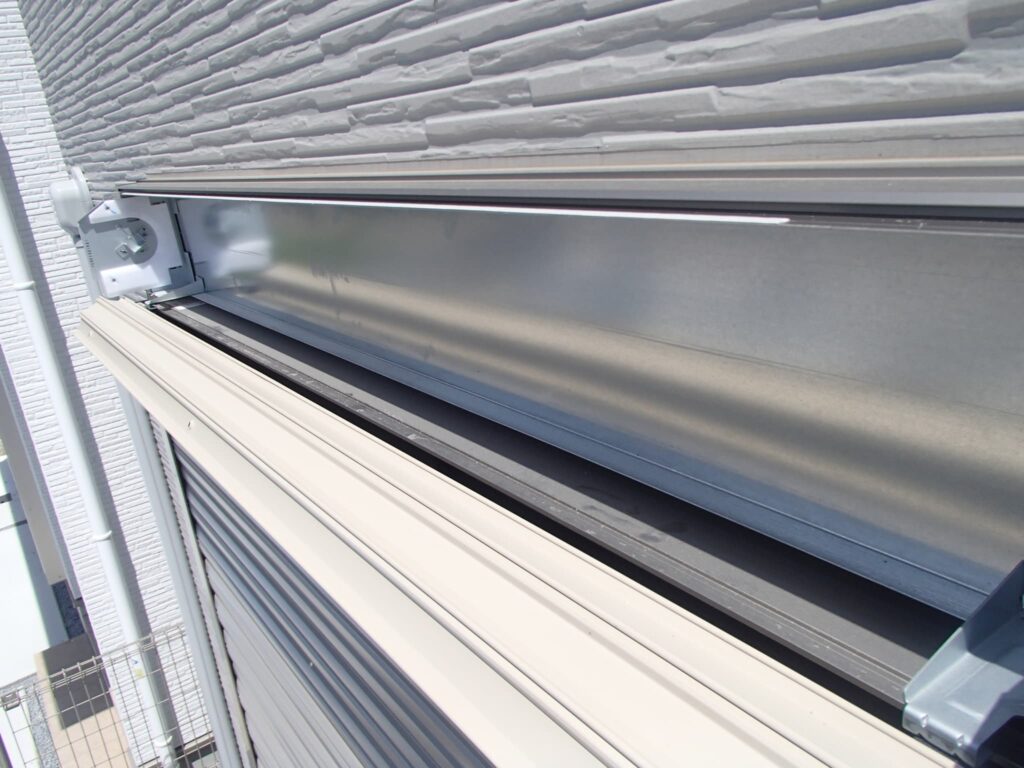

ケースは前面が大きく外せます。

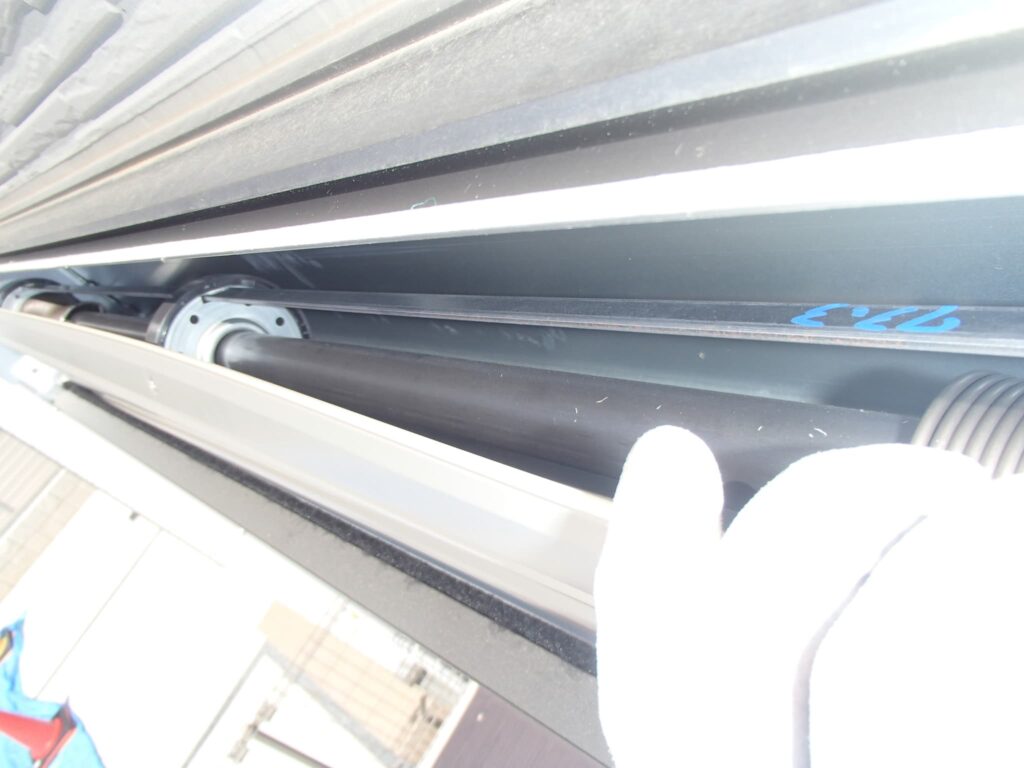

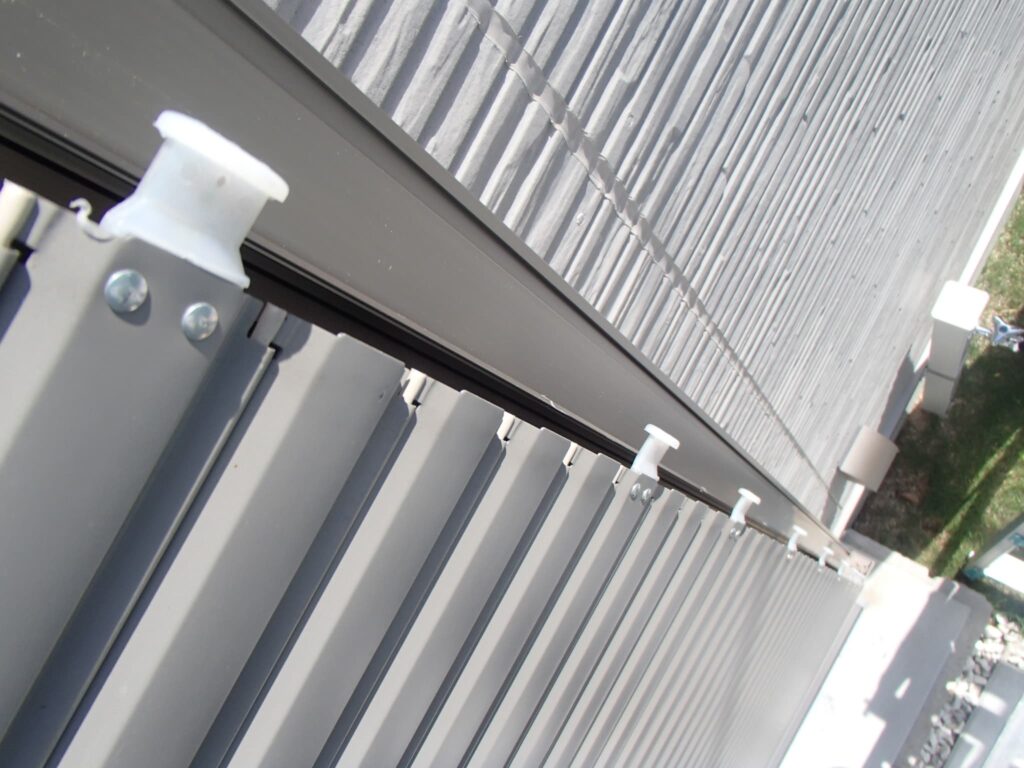

スラットのうしろに巻取りシャフトがあります。

巻取りシャフト

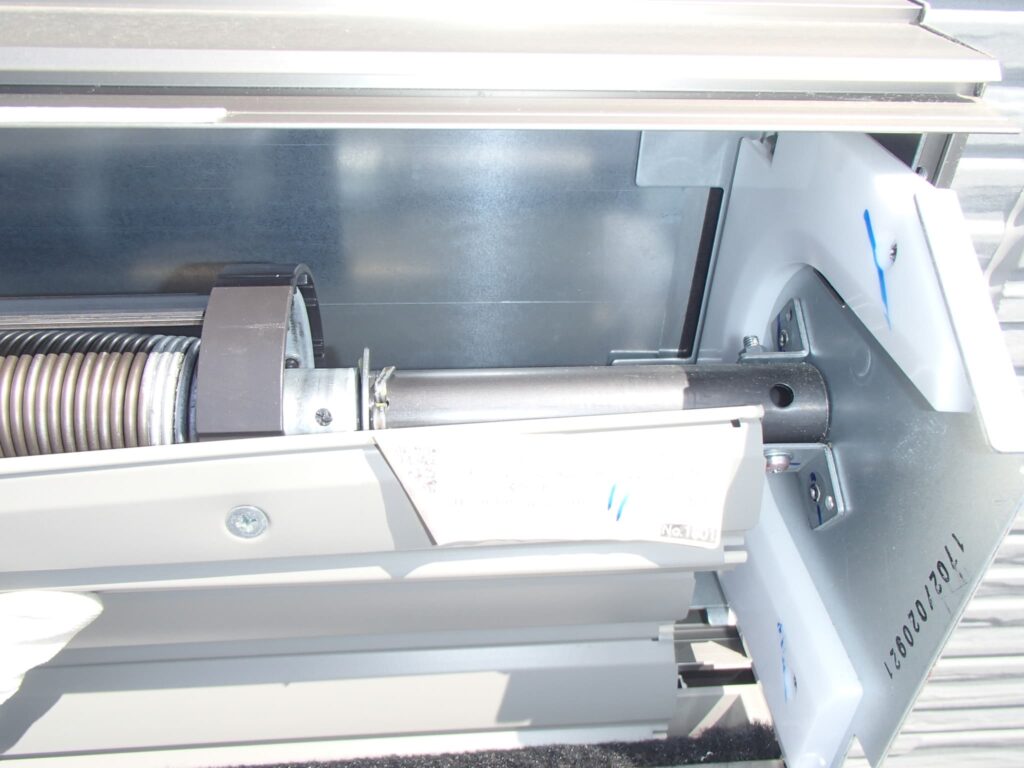

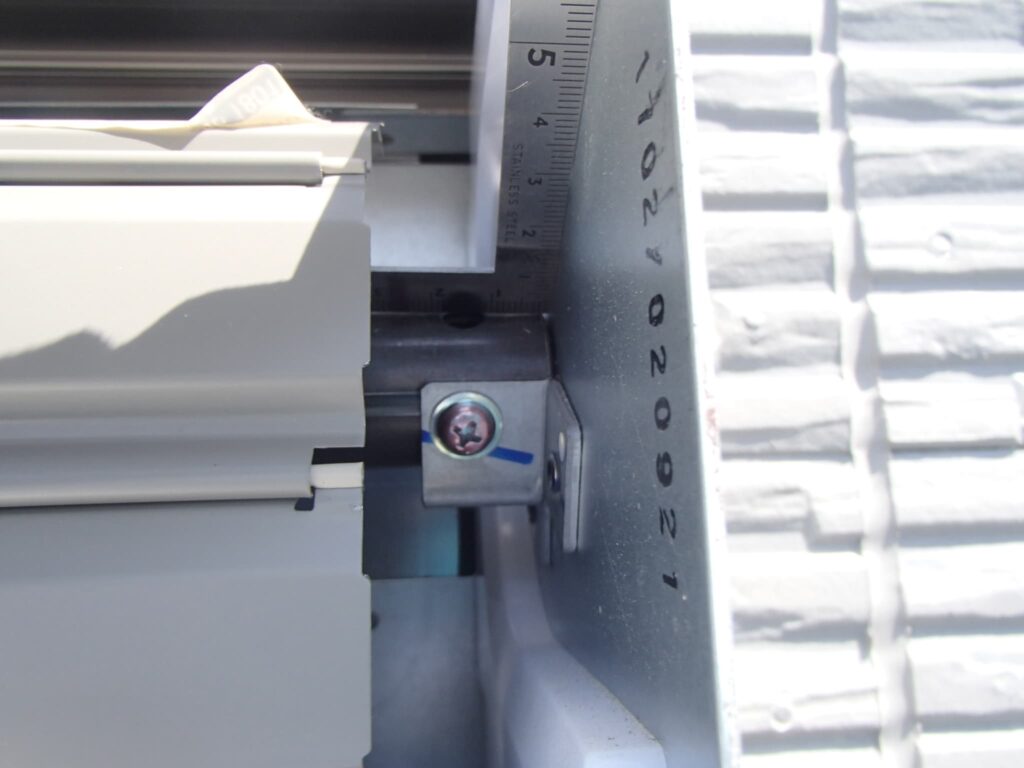

シャフト受けも標準的なタイプです。

上回りシャフトのボルトにもアクセスできます。

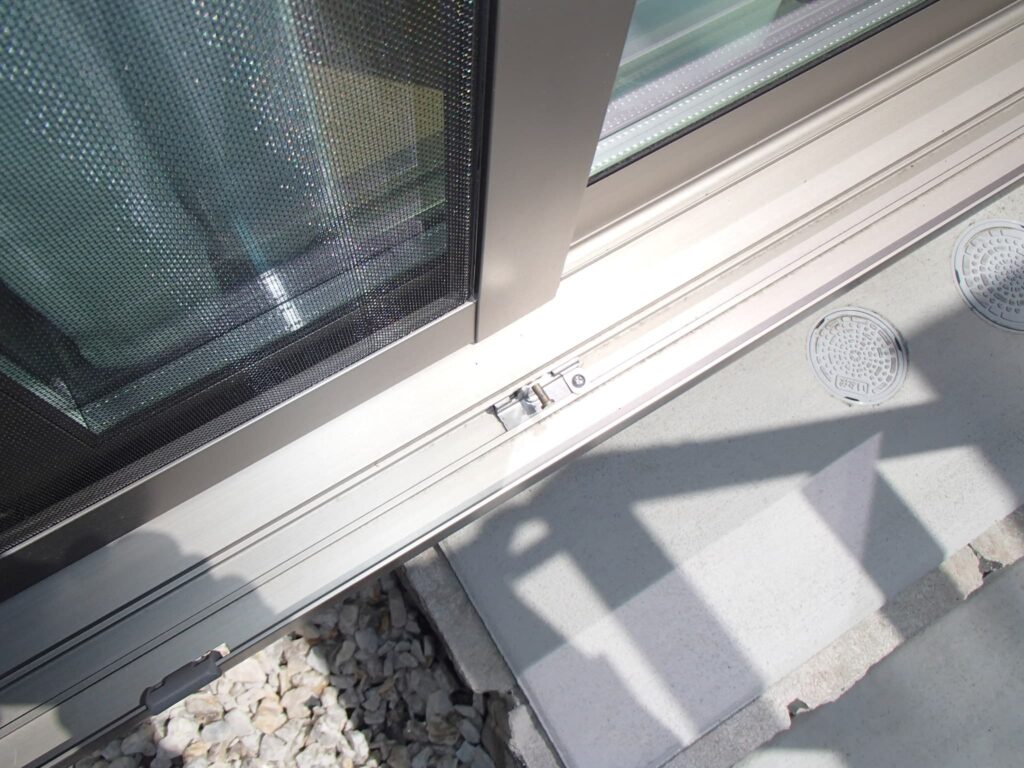

下の水切りの中央付近にオートロックのカギ掛かりがありますので、電動化の際には無効にします。

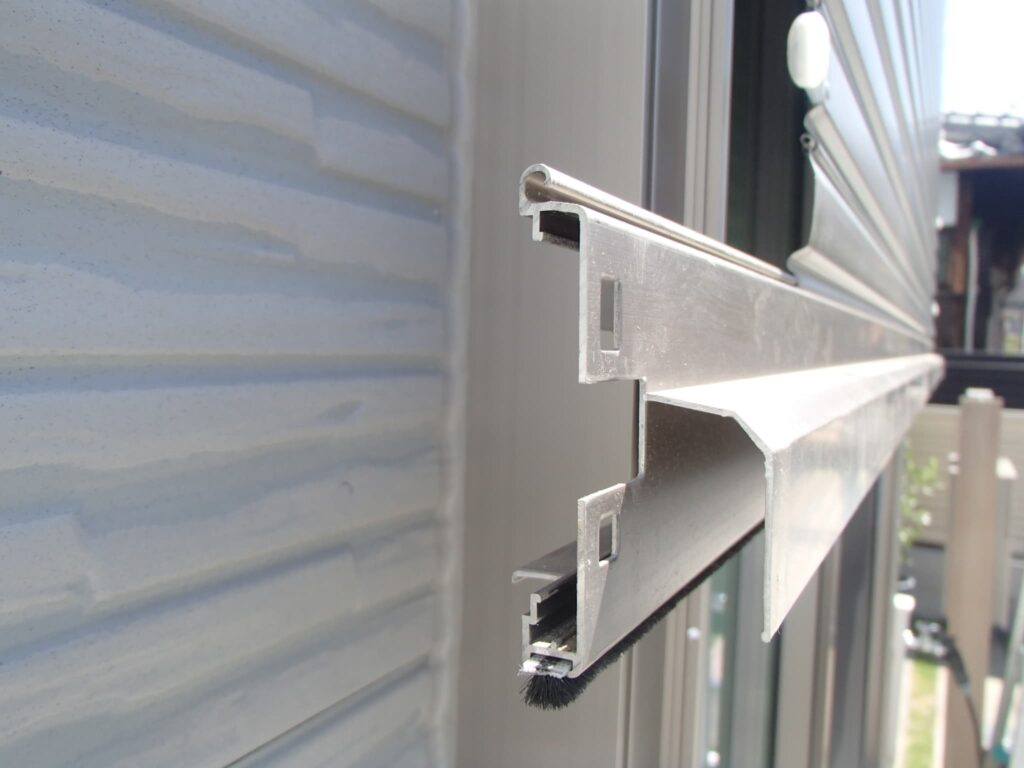

レールも問題なく外れます。

レールを外すと座板も外せます。オートロックを無効にするには、上のラッチ掛かりを外す場合や、この座板についている錠を外す場合があります。

旧シャフトを取り外し。

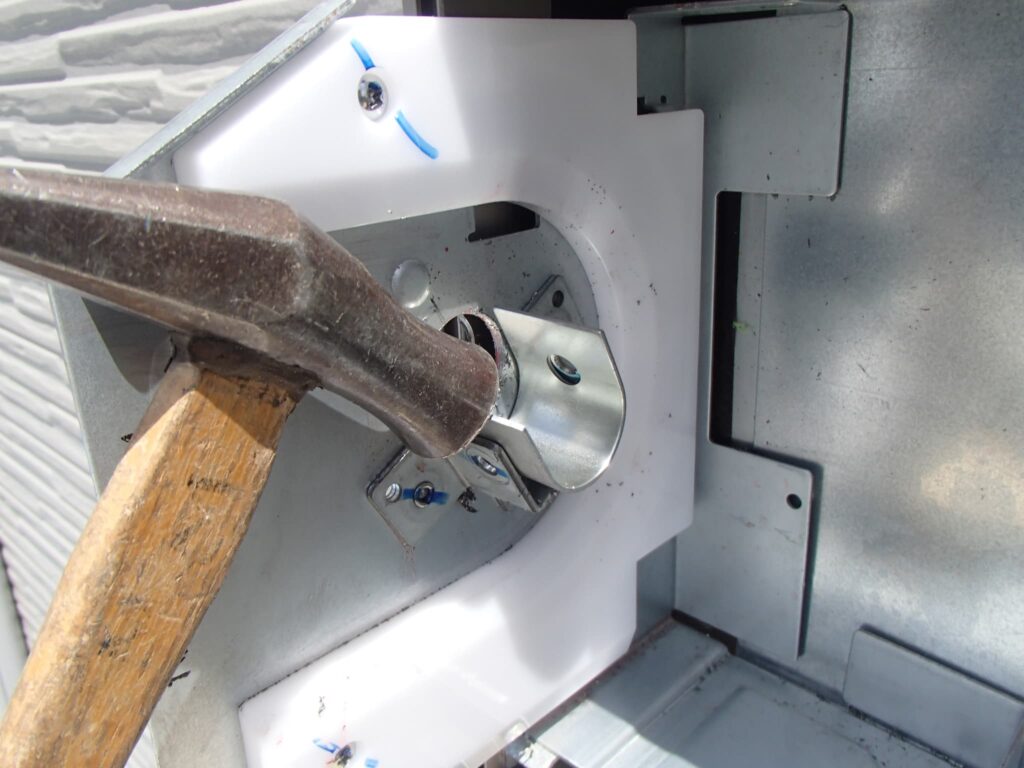

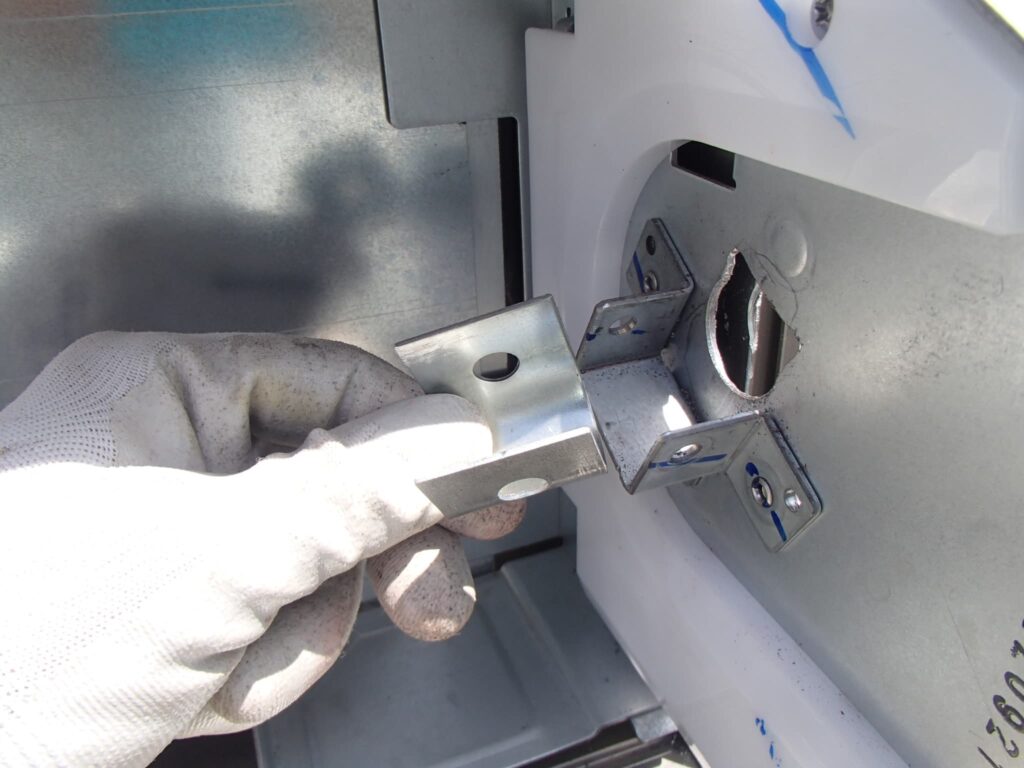

シャフト受けのサイズが少し違いますので、調整用にスペーサーを入れてガタつかないようにします。

反対側にもスペーサーを取り付け

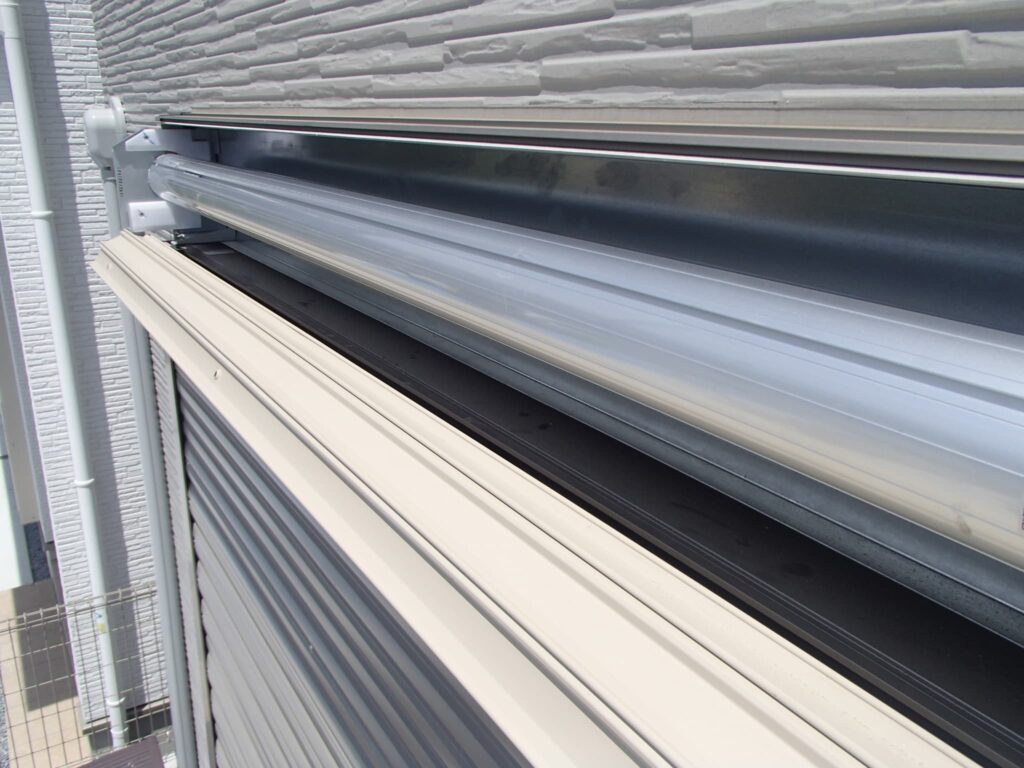

新しい電動化シャフトを載せます。

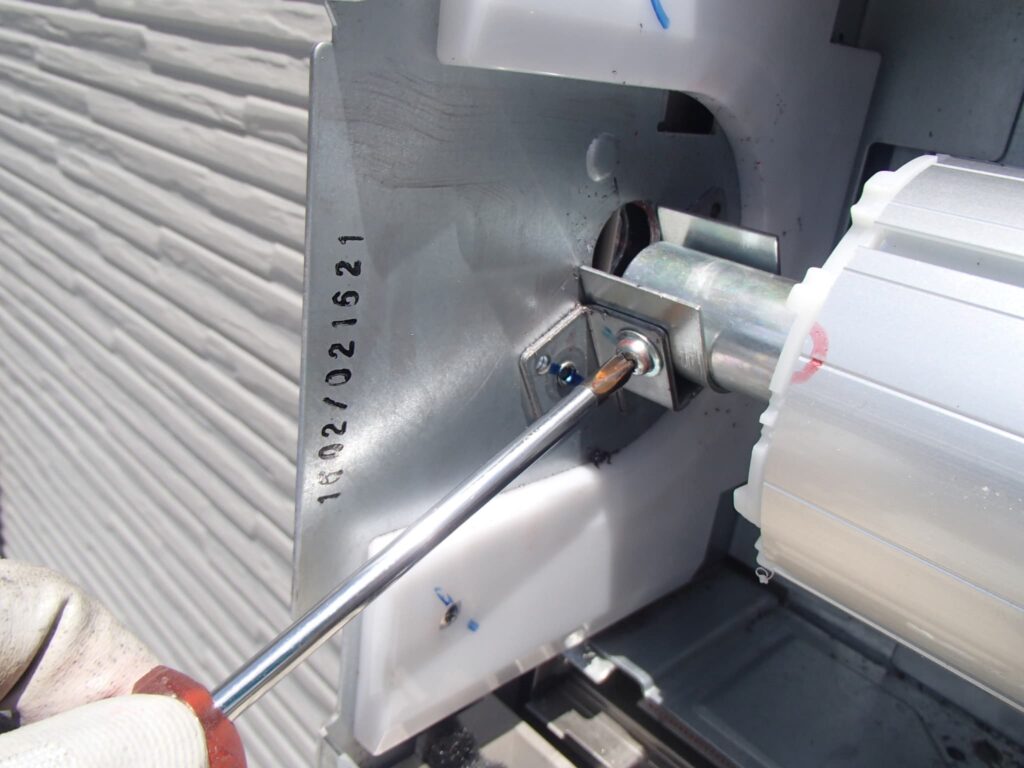

ボルト留め

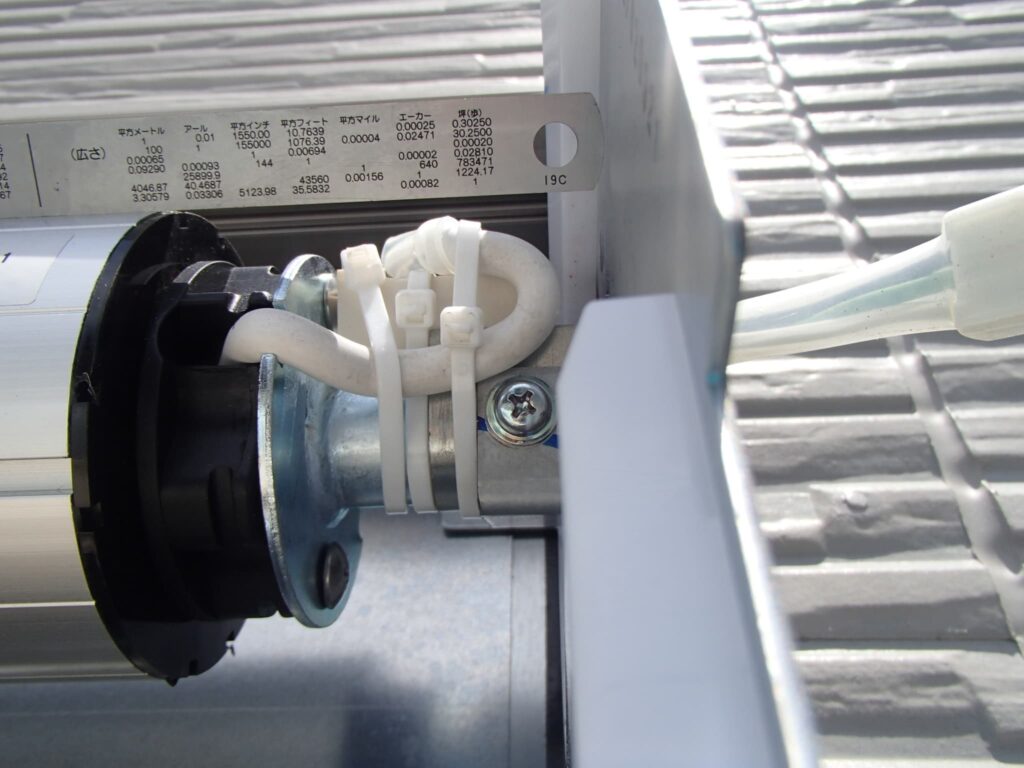

配線類の処理

この機種では、巻取りボックスのサイドカバー内やレール裏側に十分なスペースがありますので、配線類を外に出さずに内部で処理できます。

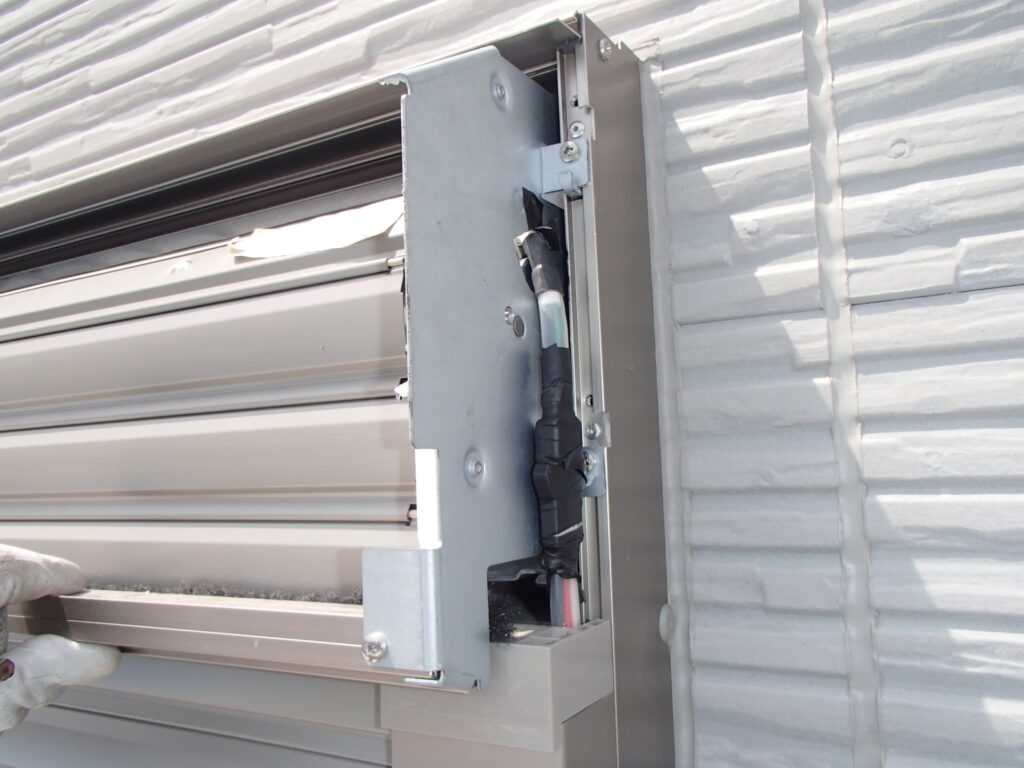

レールの裏のスペースで電源線も結線できます。

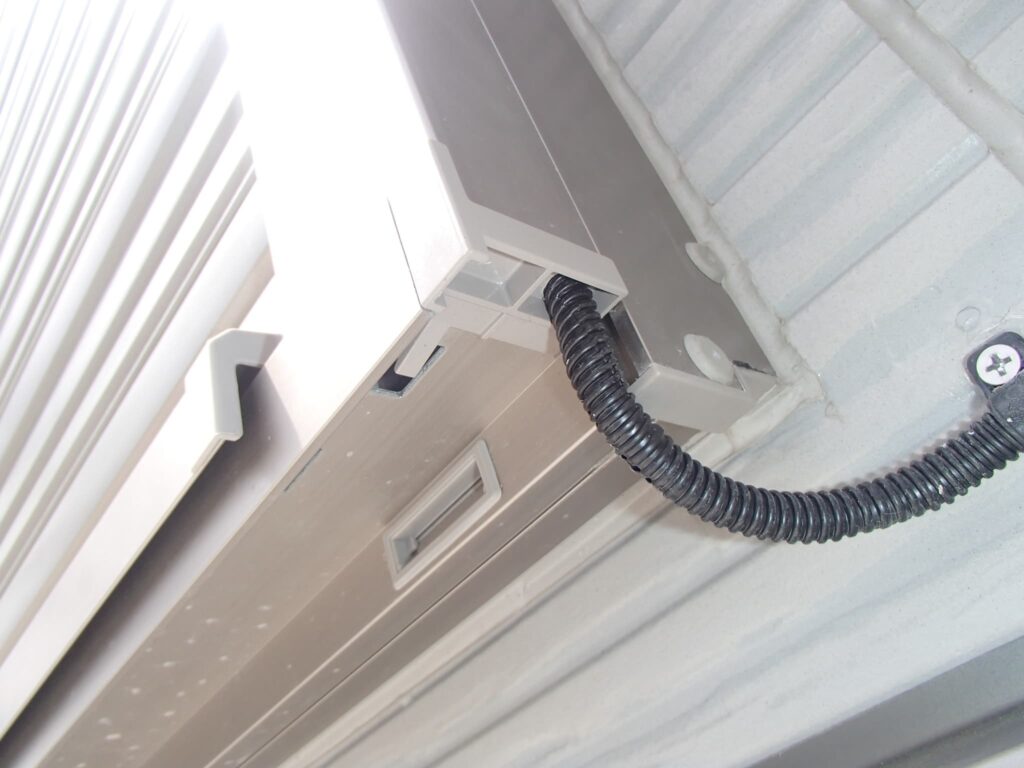

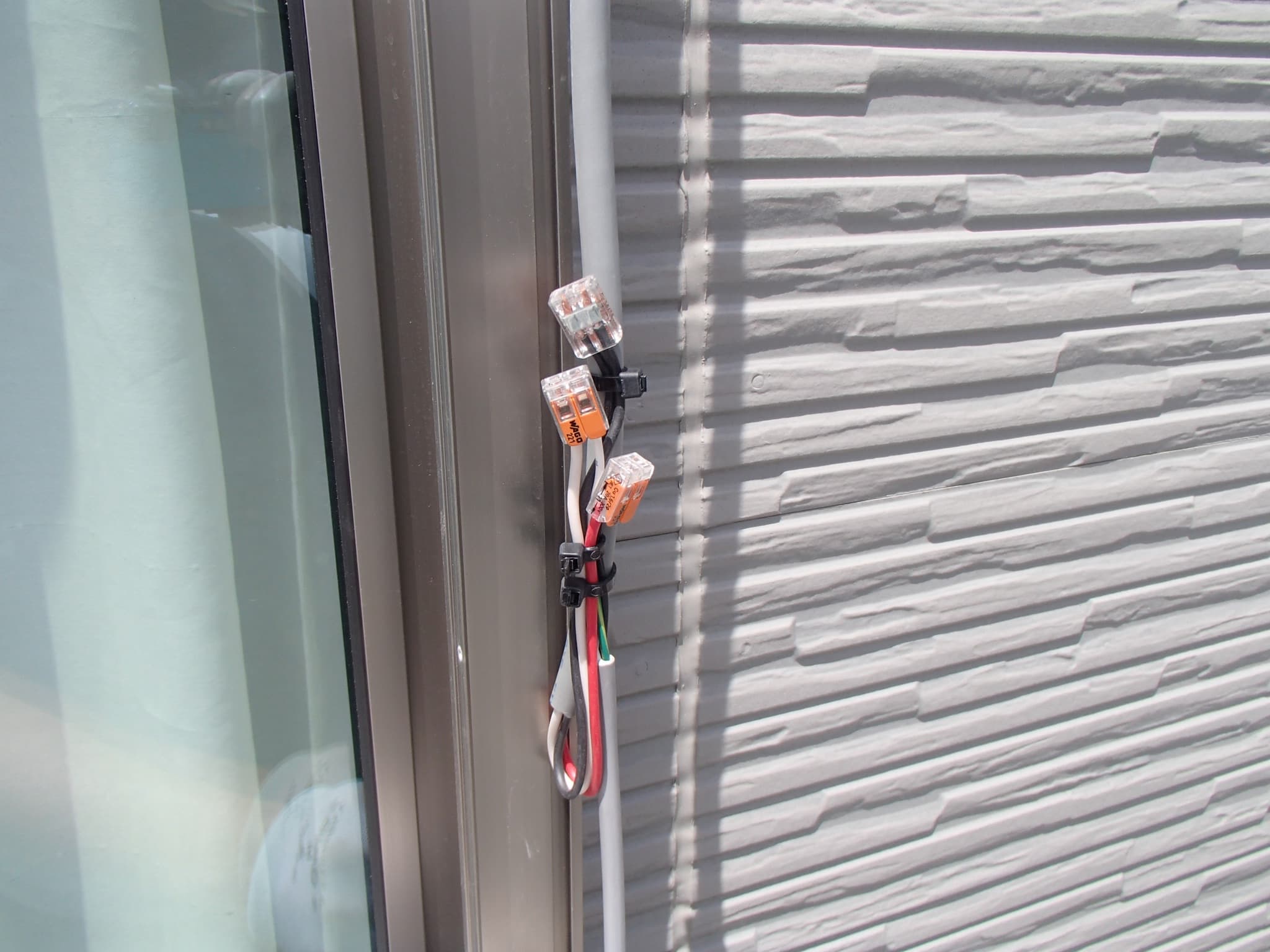

レールの下部より電源線を出します。

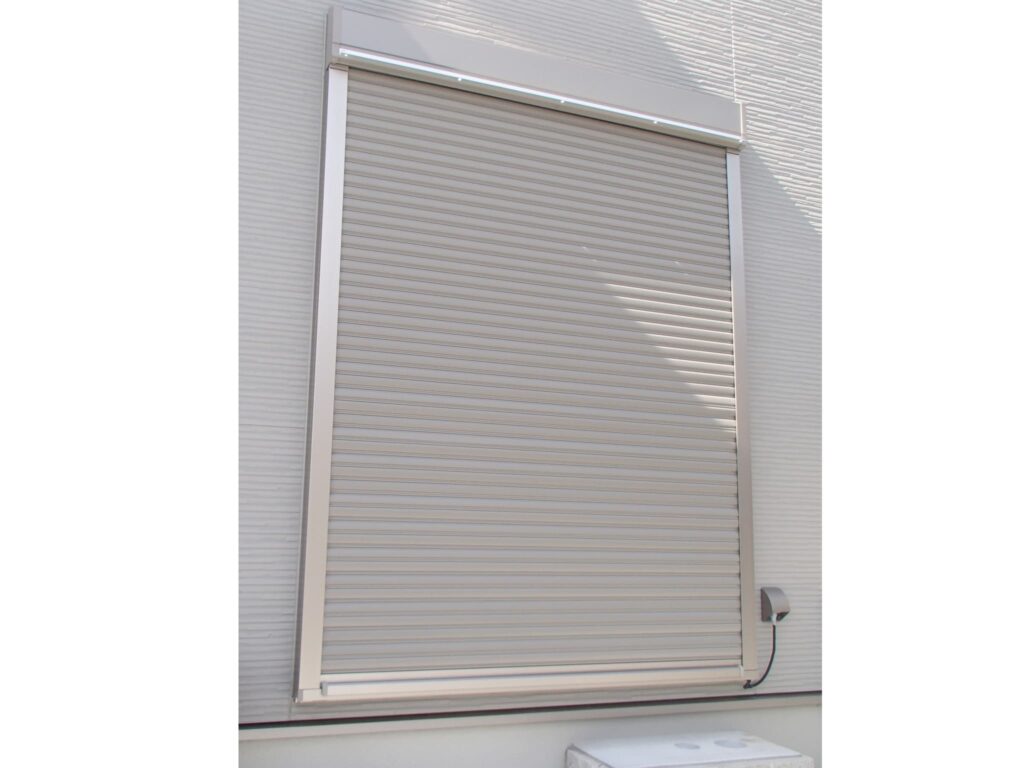

すぐ横の屋外コンセントにつないで完了です。

シャッター本体もまだ新品ですので、問題なく便利にお使い頂けると思います。
ご依頼ありがとうございました。
