シャッターのリモコン修理@奈良県磯城郡 アトムと交換
奈良県磯城郡よりリモコン修理のご依頼を頂きました。
シャッターメーカーは不明ですが東洋シャッター製に似ています。開閉器は新生精機のULAシリーズのようです。
リモコン送信機はアトム電機工業製でしたが、撤去して新しく三和ラジオートを取り付けます。
天井収まりですが、下面がケース貼りになっていますので外すことができます。
![軒天上納まりのリモコン工事](https://www.shutter-direct.com/wp-content/uploads/2023/06/001-2-1024x576.jpg)
送信機はアトム電機工業製。
外観は新生精機のSESAME(セサミ)によく似た形のものがありますので、何かOEMかあるいはケースメーカーの関係かもしれません。
![ATOM アトム電機工業製の送信機](https://www.shutter-direct.com/wp-content/uploads/2023/06/002b-1024x1024.jpg)
ケースが大きく外れますので作業性は問題ありません。
![軒天井内のシャッター開閉器](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270128-1024x768.jpg)
配線の束をいったん解いて確認します。
![シャッター開閉器まわり](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270132-1024x768.jpg)
スイッチのフタも外れますので内部も確認。
![シャッターのスイッチ確認](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270140-1024x768.jpg)
開閉器の後ろに結線図も確認できました。
![新生ULA開閉器の結線図](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270149-768x1024.jpg)
●緊急停止スイッチの修理。
緊急停止スイッチの溶接が外れて歪んだ状態になっていましたのでビス留めで修正。
![シャッターの緊急停止装置](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270144-1024x768.jpg)

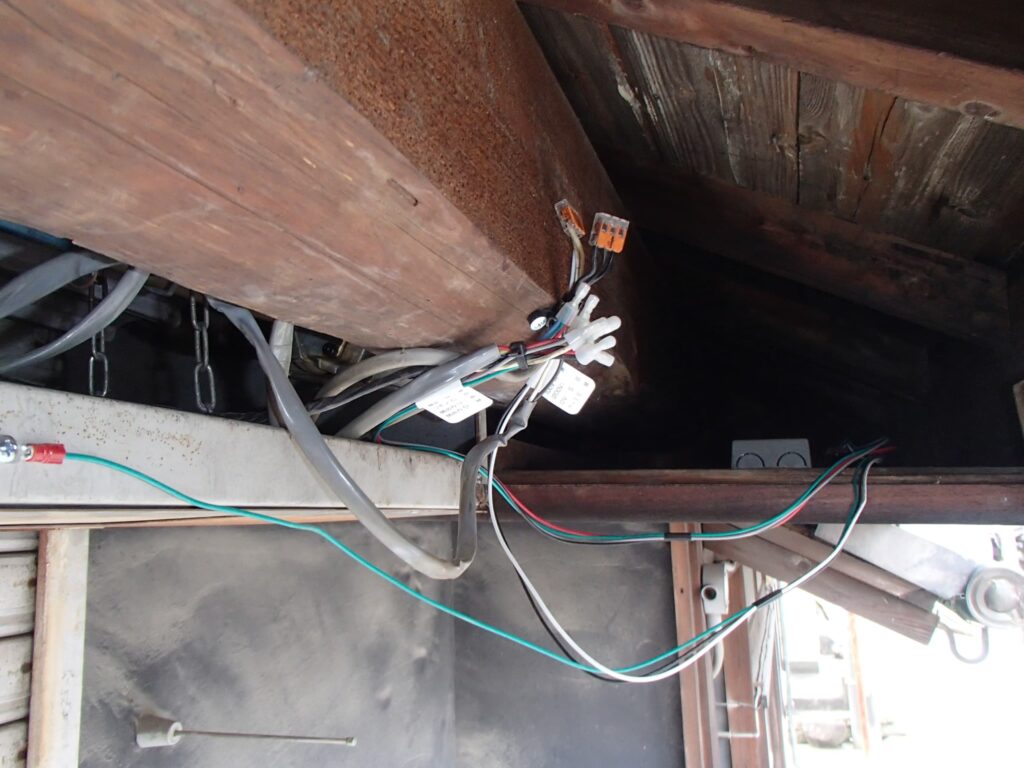

新しいリモコン装置を結線し、開閉器から少し離れた軒天井内に設置しました。
![](https://www.shutter-direct.com/wp-content/uploads/2024/01/P2270156z-1024x768.jpg)
旧アンテナは壁に埋まっていますので、ロッド部を縮めてそのままにします。
![旧のアンテナ](https://www.shutter-direct.com/wp-content/uploads/2023/06/P2270170-1024x768.jpg)
以上、本日も無事リモコン工事を完了しました。
シャッターが途中で止まる件は事前に伺ていましたが、実際にみてみないと原因がわかりませんので不安はありましたが、無事解消して何よりでした。
ありがとうございました。
