ハァーモニーFX-1をラジオートに交換@羽曳野市
羽曳野市内よりリモコン交換修理のご依頼を頂きました。
シャッターのメーカーは不明です。
リモコン送信機はハァーモニーのFX-1でした。もう故障して使えないため、撤去して新しく三和ラジオートに交換します。
送信機は標準(1個付き)に1つ追加して2個付きです。
コンクリートのゲートに取り付けのシャッターです。
![ゲートシャッターのリモコン交換工事](https://www.shutter-direct.com/wp-content/uploads/2023/06/001PA290032-1024x768.jpg)
送信機はハァーモニーのFX-1です。
![旧送信機 FX-1](https://www.shutter-direct.com/wp-content/uploads/2023/06/002P6220017-1024x768.jpg)
ハァーモニー社のリモコン装置 Tele Auto
![旧受信機ハァーモニーTele Auto](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290002-1024x768.jpg)
開閉器は新生精機のULA-06でした。
![開閉器は新生精機のULA-06](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290005-1024x768.jpg)
スイッチの内部を見る為フタを外します。
![壁スイッチ](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290006-1024x768.jpg)
スイッチの接点を確認。
このマーク(停止ボタンがb接点)があればラジオートに適合します。
![壁スイッチの裏側](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290009-1024x768.jpg)
スイッチの埋込BOXにも接点の図があり親切です。
![スイッチの埋込ボックス](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290012-1024x768.jpg)
旧テルオートを外しました。
![テルオート撤去](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290013-1024x768.jpg)
問題なく結線も完了
![結束](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290015-1024x768.jpg)
新しいリモコン装置を巻取りBOX内に設置
![新しいリモコン装置ラジオート](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290017-1-1024x768.jpg)

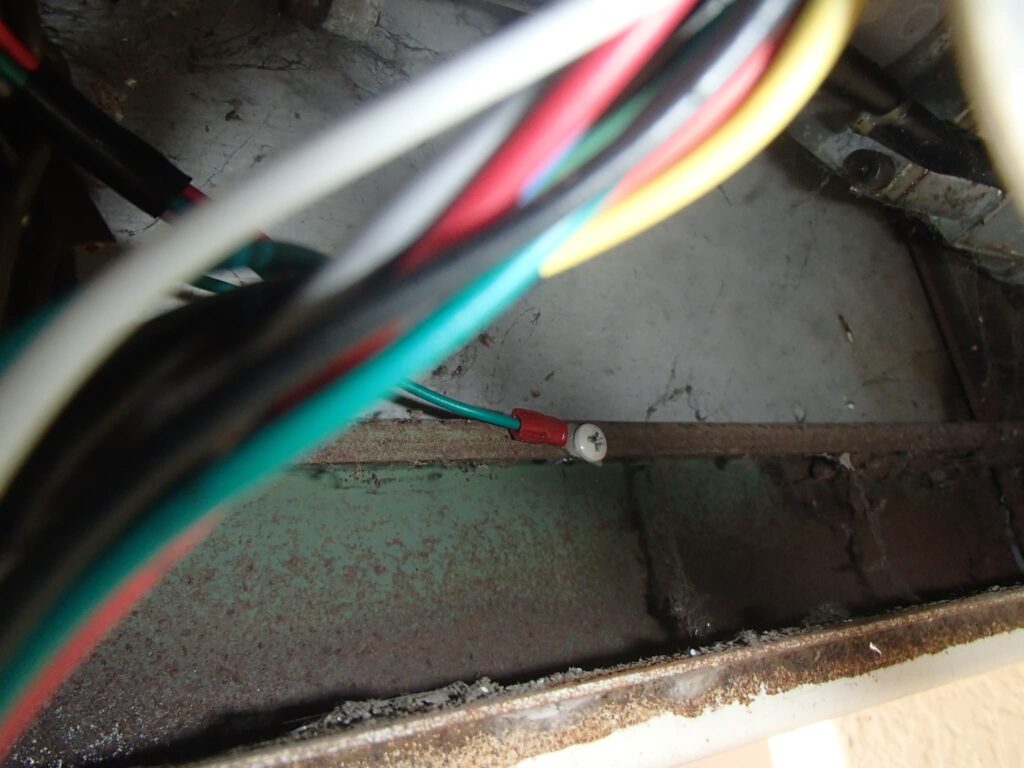

配線類も結束して収納
![配線を収納](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290021-1024x768.jpg)
スプロケット(歯車)とチェーンがサビてカラカラに乾いていましたのでスプレーグリスを塗布。
この部分にはグリスを、レールなどにはCRC5-56またはシリコンスプレーを塗って下さい。
![シャッターのスプロケットとチェーンにグリスを塗布](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA290026-1024x768.jpg)
今回は送信機を2個設定して完了です。
![RAX-H35を二つ設定](https://www.shutter-direct.com/wp-content/uploads/2023/06/PA6220017-1024x768.jpg)
以上、本日も無事リモコン工事を完了しました。
RAX-H35は小型ですが電波はとても強力ですので、便利にお使い頂けると思います。
ありがとうございました。
