旧ラジオートDAX-3を交換@小野市
兵庫県小野市内より三和シャッターのリモコン交換修理のご依頼を頂きました。
事前のお話では、「標準的な巻取りシャッターに一点式のリモコンがついている」との事で、どんな状態かと思いながら現場に向いました。
拝見すると、
シャッターは三和シャッター社製ブロードシャッターに、サンオート用のコーティングスラット。
開閉器はSG-10。
それに、リモコンは三和純正の一点式ラジオートDAX-3。
というかなりこだわりの組み合わせになっていました。
三和シャッターの旧型の送信機 DAX-3です。昭和の後期、ごく短期間使われていました。非常にレアな機種で、自分の現場で遭遇するのは初めてです。
![ラジオートDAX-3](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070411-1024x768.jpg)

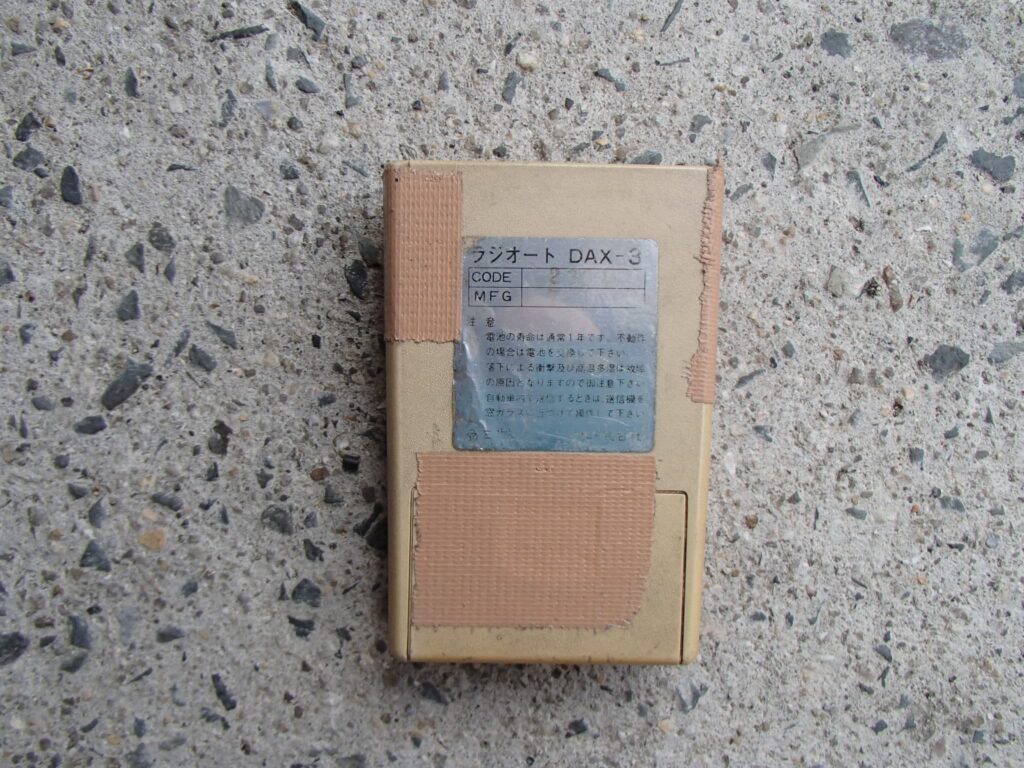

送信機DAX-3の裏面
![ラジオート DAX-3 裏面](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070432-1024x768.jpg)

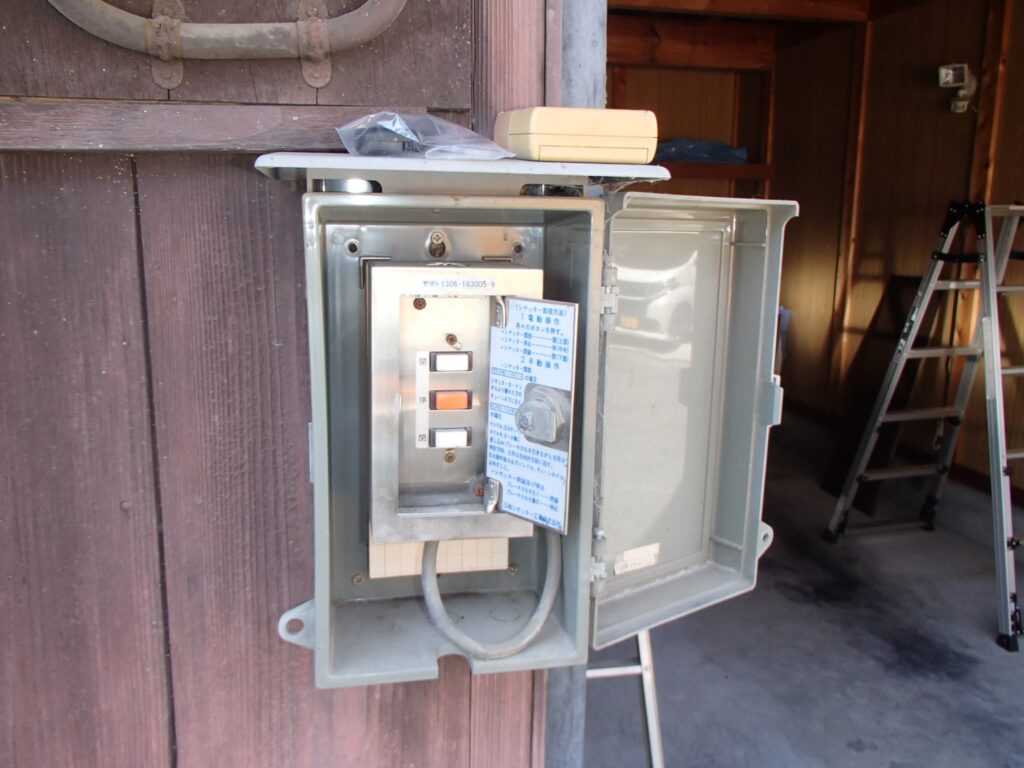

送信機は一点式ですが、壁スイッチは3点式です。
当時はまだ防雨型のスイッチボックスではありませんでしたので、電工ボックスの中に収納されていてとても丁寧です。
![スイッチボックス](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070405-1024x768.jpg)

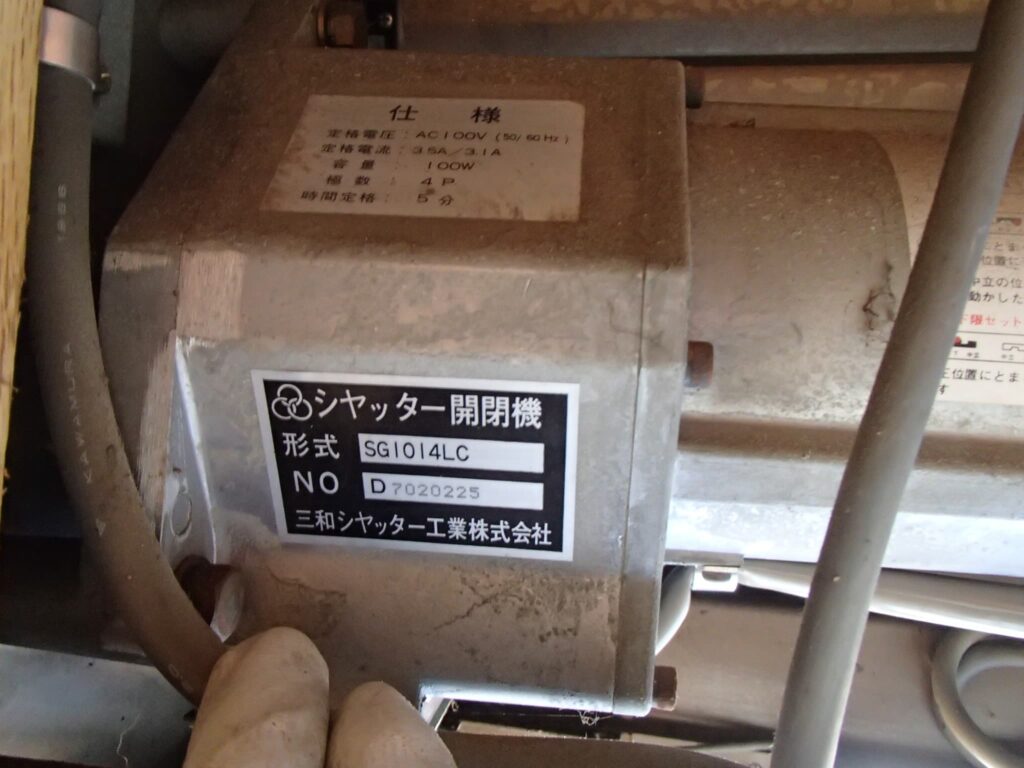

開閉器はブロードシャッターの標準機SG10です。
![開閉器SG1014LC](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070420-1024x768.jpg)

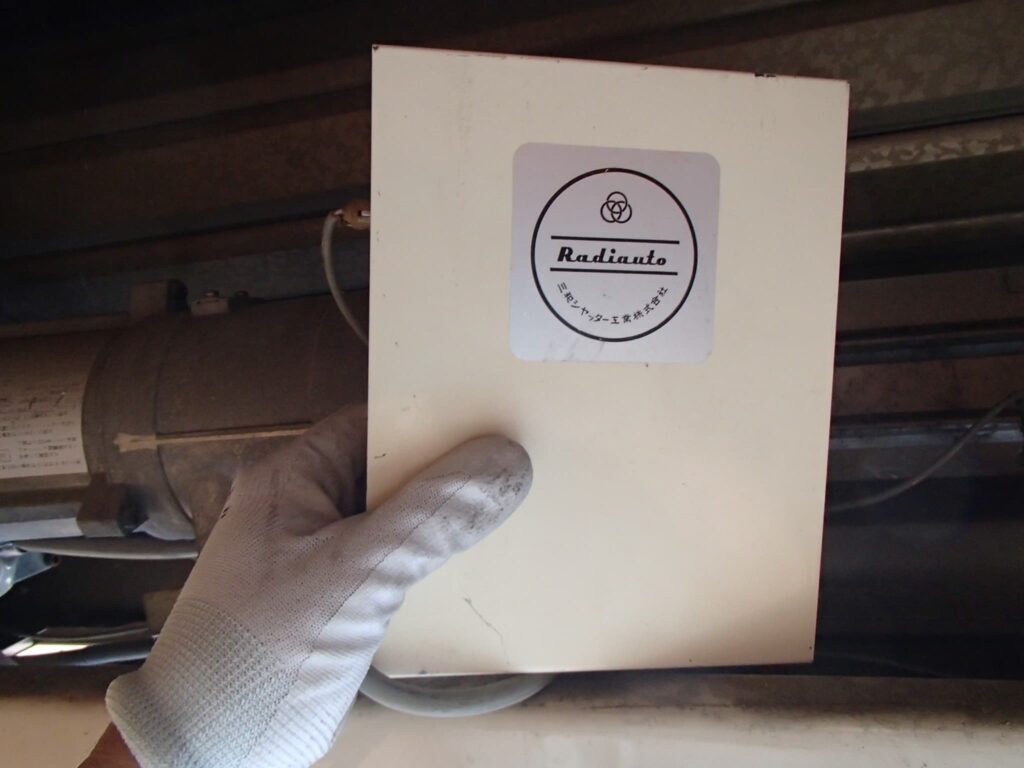

これがラジオート受信機DAR-3
![ラジオート受信機DAR-3](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070415-1024x768.jpg)

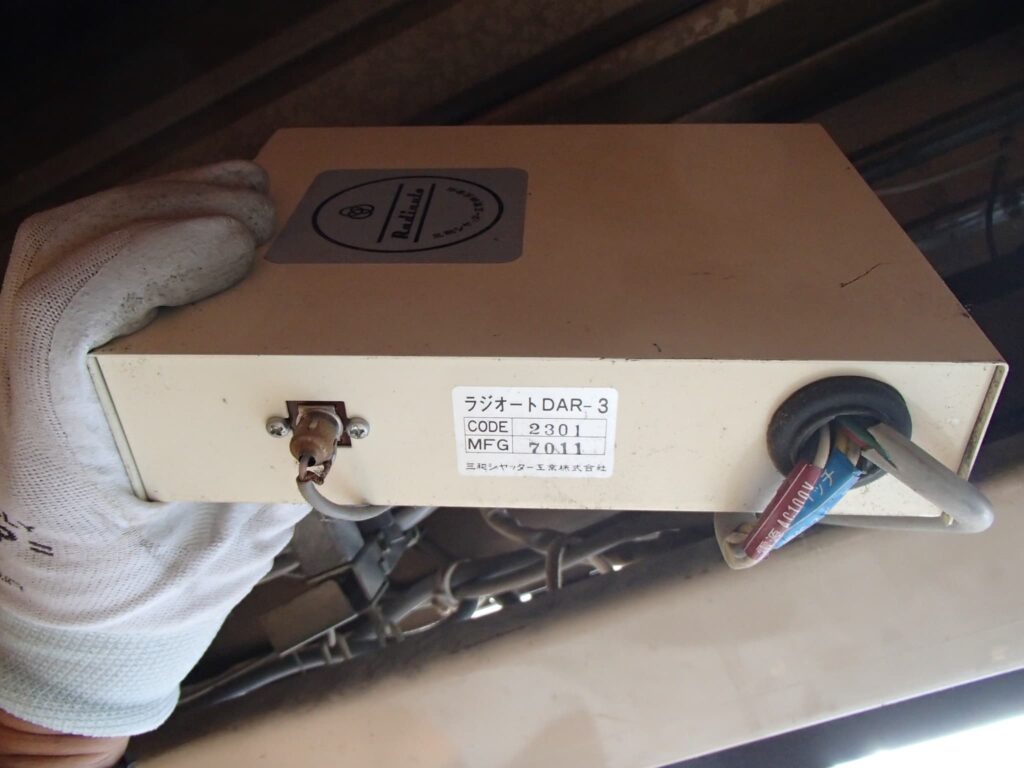

側面に型式表示
![ラジオート受信機DAR-3](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070418-1024x768.jpg)

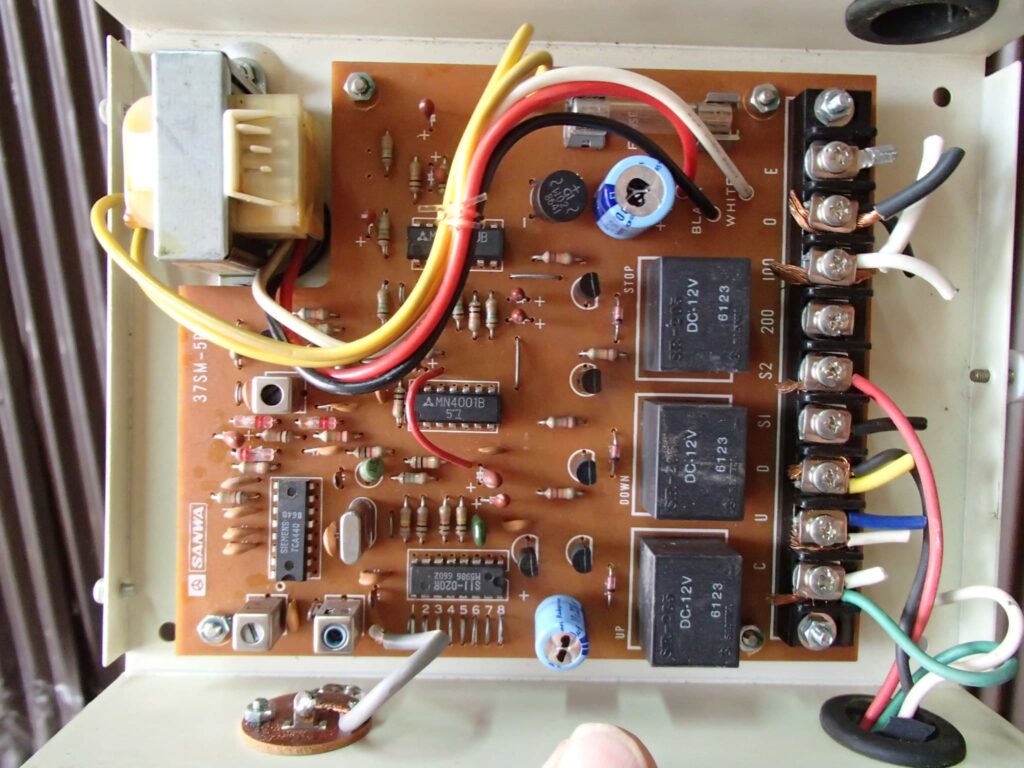

内部の基盤。右側に縦に3つ並んでいる黒色の四角い部品がリレーです。写真上側からそれぞれ「停」「閉」「開」の役割です。どうやらリモコン送信機からの1点式の信号は、このリモコン受信機で3点式に交換されてモーターの制御盤に送られるようです。なので通常の三点式のモーターや三点式の壁スイッチとも併用できているようです。
現行型の装置「ラジオート一点式」にはリレーは一つですですので互換性はありません。今回この現場で新しく取り付けられる装置は「三点式」のみです。
![ラジオート受信機DAR-3の基盤](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070428-1024x768.jpg)

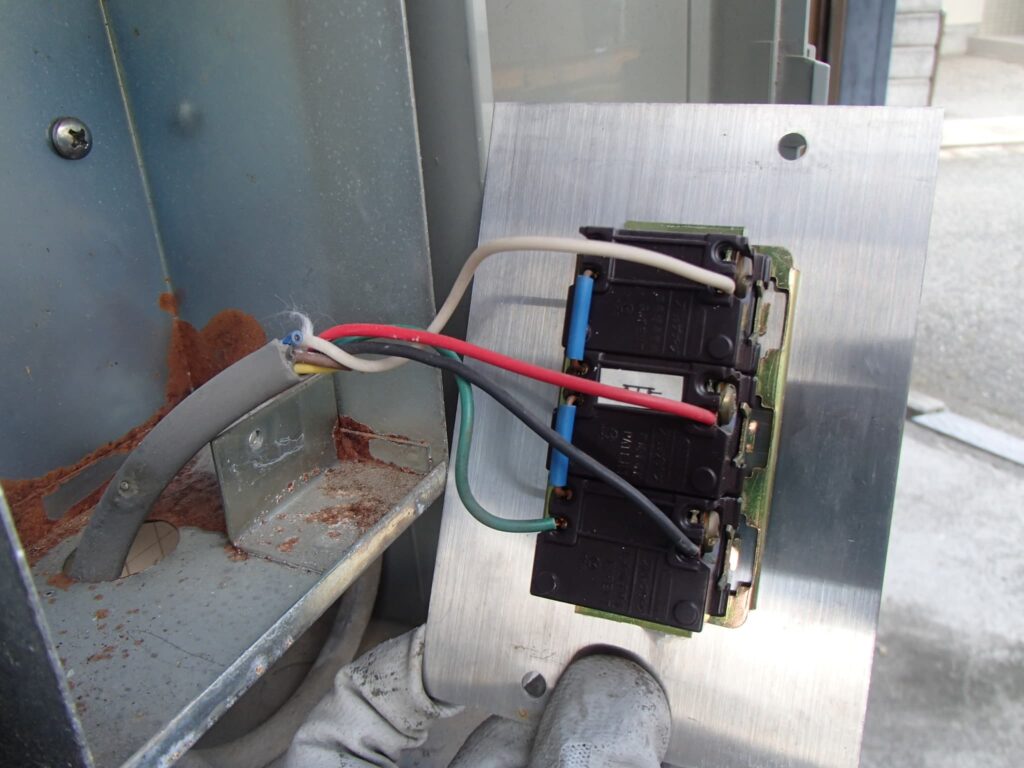

壁スイッチの線の確認。
これは三和シャッターの標準のつなぎ方ではなく、文化シャッターのつなぎ方です。
![スイッチの配線確認](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070422-1024x768.jpg)

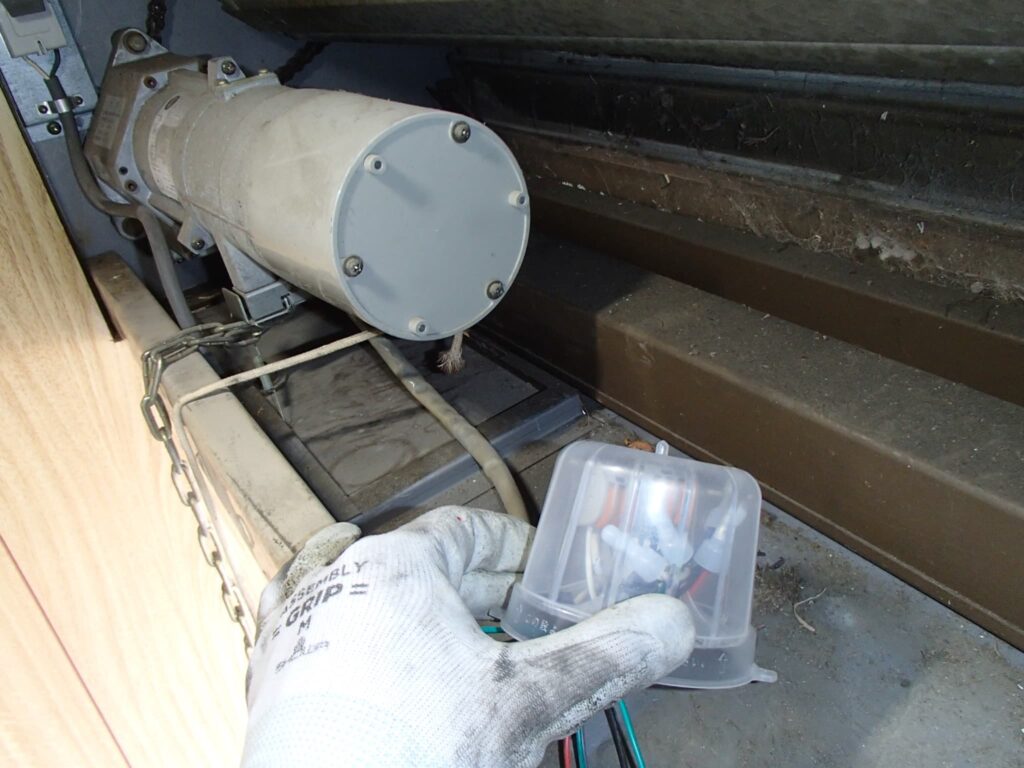

新しい三点式ラジオートを接続。
![ラジオート設置](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070426-1024x768.jpg)

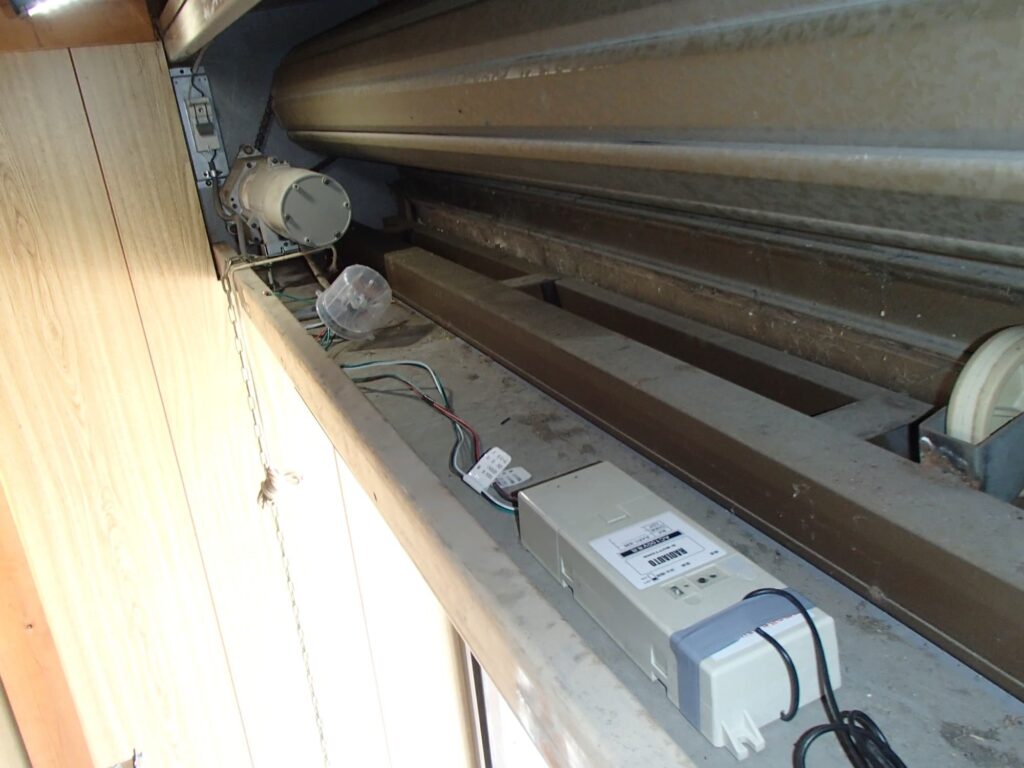

受信機はケース内に設置。
アンテナ線が抜けないようにビニールテープで補強しています。
![ラジオート設置完了](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070425b-1024x768.jpg)

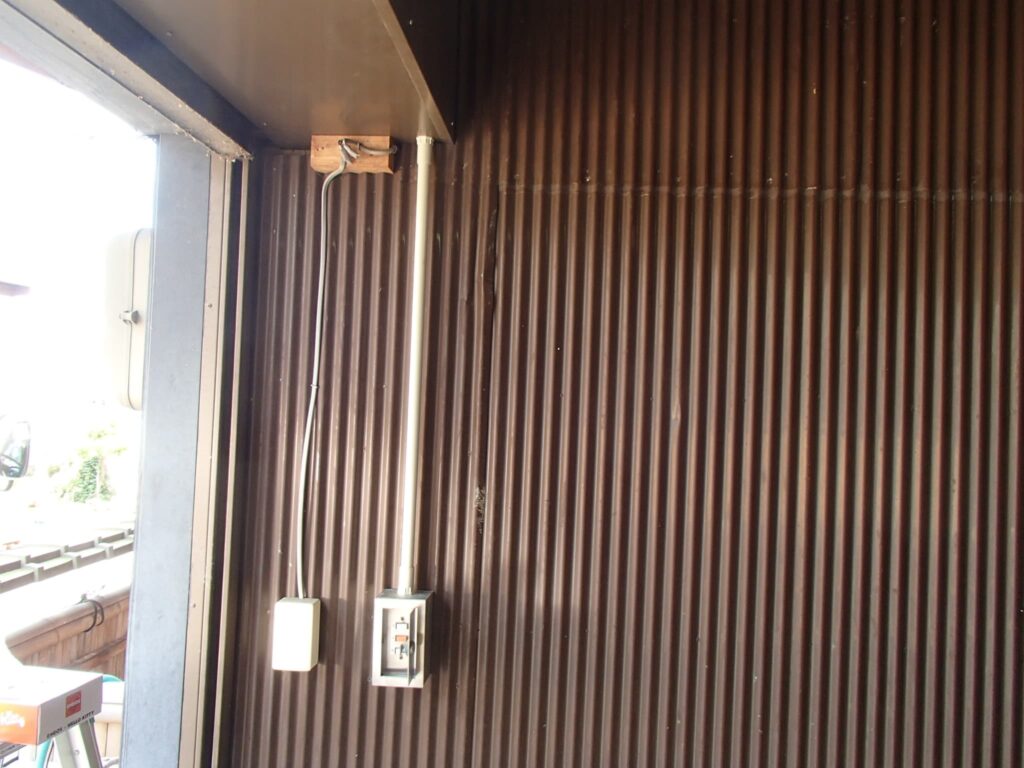

室内側へのスイッチ増設のご依頼がありましたので、照明スイッチの横に設置。
![壁スイッチの増設](https://www.shutter-direct.com/wp-content/uploads/2023/07/P7070429-1024x768.jpg)
新しい送信機は三点式のRAX-H35です。
![新しい送信機 RAX-H35](https://www.shutter-direct.com/wp-content/uploads/2023/03/2f12803c6529cbbf30931063ef24f27f-1024x768.jpg)
以上、本日も無事リモコン工事を完了しました。
今回の現場では、通常の巻取り式シャッターに、一点式のリモコンが付いていました。
送信機が一点式でも、壁のスイッチが三点式であれば、現行型の三点式リモコン装置で対応可能です。
また壁スイッチの増設なども承ります。
シャッター本体、モーターともにまだまだ調子がよいようですので、長くお使い頂けると思います。
ありがとうございました。
